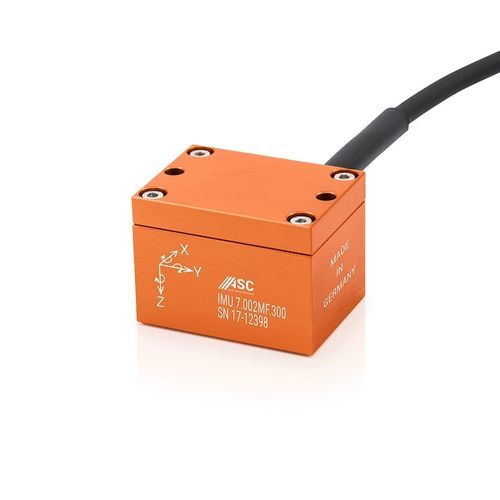

Centrale de mesure inertielle ASC IMU 7-MF

Présentation
L'ASC IMU 7-MF est une unité de mesure inertielle 6-DOF (sorties analogiques) fournissant des tensions analogiques séparées pour les six degrés de liberté. Basée sur des accéléromètres MEMS et la technologie d'accéléromètre à anneau vibrant (MF) associée à des gyroscopes de qualité industrielle, elle adopte un concept modulaire permettant de configurer les plages d'accélération et de vitesse angulaire par axe. La classe de protection est indiquée IP67 dans le texte descriptif et IP65 dans le widget de spécifications.

Caractéristiques clés

• 6 degrés de liberté avec sorties de tension analogiques séparées
• Technologies capteurs : MEMS capacitif et accéléromètre à anneau vibrant (MF) ; gyroscopes industrial-grade
• Plages de mesure configurables par axe
• Alimentation : 5–40 VDC
• Câble détachable, longueur et connecteurs configurables

Plages de mesure
Combinaisons disponibles d'accélération et de vitesses angulaires :

• Vitesse angulaire 75 °/s : accélération ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Vitesse angulaire 150 °/s : accélération ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Vitesse angulaire 300 °/s : accélération ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Vitesse angulaire 900 °/s : accélération ±2 g, ±5 g, ±10 g, ±30 g, ±50 g

Technologie
La IMU combine des accéléromètres MEMS et des gyroscopes pour mesurer les accélérations linéaires et les vitesses angulaires. Les accéléromètres MF (Medium Frequency) à anneau vibrant sont associés à des gyroscopes industrial-grade. L'électronique intégrée fournit des sorties de tension analogiques séparées par axe et le concept modulaire permet des combinaisons flexibles de plages de mesure.

Boîtier & mécanique
Boîtier léger en aluminium. Livrée avec un câble détachable et configurable. Classe de protection indiquée IP67 (texte) et IP65 (widget de spécifications).

Environnement
Température de fonctionnement : -40°C à +85°C.

Applications
Applications typiques : évaluation de la dynamique de conduite pour navires, trains et véhicules routiers, et intégration dans des véhicules à guidage automatique (AGV) pour optimiser la vitesse en courbe et le contrôle des mouvements.

Caractéristiques / spécifications techniques

• Technologie capteur : capacitif | anneau vibrant (MF)
• Degrés de liberté : 6-DOF
• Sortie : tension analogique, sorties séparées par axe
• Plages d'accélération : ±2 g, ±5 g, ±10 g, ±30 g, ±50 g (configurables par axe)
• Plages de vitesse angulaire : 75 °/s, 150 °/s, 300 °/s, 900 °/s (configurables par axe)
• Alimentation : 5 à 40 VDC
• Matériau du boîtier : aluminium
• Câble détachable, longueur et connecteurs configurables
• Classe de protection : IP67 (texte) / IP65 (widget de spécifications)
• Température de fonctionnement : -40°C à +85°C
• Conception modulaire permettant des combinaisons de plages personnalisées
