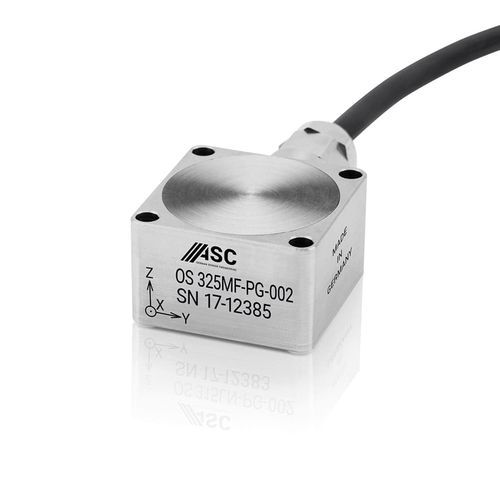

Accéléromètre triaxial ASC OS-325MF-PG

MEMScapacitifhermétique

Présentation
L'ASC OS-325MF-PG est un accéléromètre analogique triaxial basé sur une technologie de capteur MEMS à principe capacitif. Il fournit une sortie tension analogique différentielle (±2,7 V FSO) et est conçu pour fonctionner de façon fiable en environnements sévères, avec une électronique intégrée offrant une alimentation flexible et une haute résistance aux chocs.

Technologie
Les capteurs ASC OS-325MF-PG utilisent la détection MEMS capacitive avec conditionnement de signal intégré. La série MF (Medium-Frequency) propose une large bande utile et une sortie analogique différentielle stable. Caractéristiques électriques clés : sortie différentielle ±2,7 V FSO et alimentation 5 à 40 VDC. Les plages de mesure sont disponibles de 2 g à 200 g selon l'application.

Boîtier
L'accéléromètre est logé dans un boîtier en acier inoxydable étanche et hermétique, classé IP68. L'appareil intègre un câble configurable fourni selon la longueur demandée et avec le choix de connecteurs adapté aux exigences d'installation.

Applications
Le boîtier hermétique en acier inoxydable et la forte tolérance aux chocs rendent l'OS-325MF-PG adapté aux environnements industriels exigeants, par exemple le transport ferroviaire (essais de stabilité de bogie selon EN 13749), la surveillance d'état des engins de chantier, les essais de composants véhicules et autres mesures de vibrations ou chocs.

Détails clés du produit

• Type de capteur : Accéléromètre analogique
• Technologie du capteur : MEMS capacitif
• Nombre de directions sensibles : Triaxial
• Signal de sortie : Tension analogique différentielle (±2,7 V FSO)
• Plages de mesure [g] : 2, 5, 10, 30, 50, 100, 200

Environnement & mécanique

• Plage de température : -40 °C à +100 °C
• Indice de protection : IP68
• Matériau du boîtier : Acier inoxydable
• Résistance aux chocs : jusqu'à 6 000 g

Électrique & dynamique

• Tension d'alimentation : 5 à 40 VDC
• Réponse en fréquence (série MF) : 0 Hz à 7 kHz (±3 dB)

Caractéristiques techniques

• Modèle : ASC OS-325MF-PG
• Technologie : MEMS capacitif
• Axes : Triaxial
• Sortie : Tension analogique différentielle, ±2,7 V FSO
• Tension d'alimentation : 5–40 VDC
• Plages de mesure : 2 g, 5 g, 10 g, 30 g, 50 g, 100 g, 200 g
• Réponse en fréquence : 0 Hz à 7 kHz (±3 dB)
• Résistance aux chocs : jusqu'à 6 000 g
• Plage de température : -40 °C à +100 °C
• Indice de protection : IP68
• Matériau du boîtier : Acier inoxydable; boîtier hermétique
• Boîtier : Câble intégré avec longueur configurable et options de connecteur
• Applications prévues : Transport ferroviaire (par ex. essais de stabilité de bogie EN 13749), surveillance d'état dans le BTP et essais de composants véhicules
