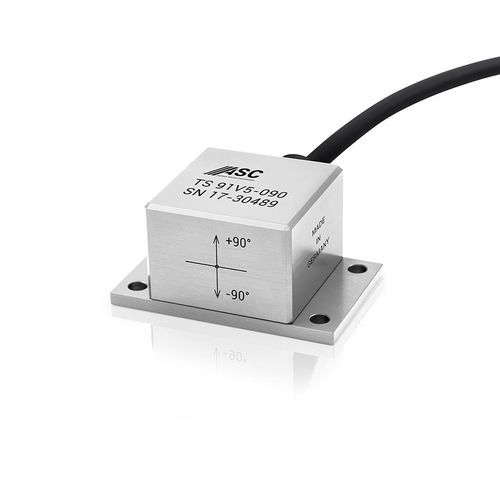

Inclinomètre mono-axe ASC TS-91V5

analogiquesortie de tensioncapacitif

Type de capteur
Capteur d'inclinaison uniaxial avec sortie de tension analogique quasi-différentielle (±2 V FSO). Conçu pour des mesures d'inclinaison précises en surveillance industrielle.

Technologie
Les capteurs de la série ASC TS reposent sur la technologie MEMS et un principe de détection capacitif. L'électronique intégrée fournit une sortie analogique quasi-différentielle (±2 V FSO) et une alimentation flexible de 6 à 40 VDC. Le modèle ASC TS-91V5 offre une résolution <0,005° et une stabilité long terme : facteur d'échelle ±300 ppm, offset ±0,009°.

Boîtier
Boîtier robuste en acier inoxydable, protection IP68. Le capteur dispose d'un câble intégré de longueur configurable et d'options de connectique.

Applications
La haute résolution et la stabilité long terme rendent ce capteur adapté à la détection de balancements de tours, à l'alignement de voies et d'essieux, à la compensation de châssis de camions et au positionnement angulaire des machines-outils.

Détails principaux du produit

• Technologie du capteur : MEMS capacitif
• Nombre d'axes sensibles : Uniaxial
• Signal de sortie : Tension analogique quasi-différentielle
• Amplitude sortie analogique : ±2 V FSO
• Plages de mesure disponibles : 15°, 90°
• Résolution : <0,005°
• Stabilité long terme : facteur d'échelle ±300 ppm ; offset ±0,009°
• Tension d'alimentation : 6–40 VDC
• Plage de température : -35°C à +120°C
• Indice de protection : IP68
• Matériau du boîtier : Acier inoxydable
• Connexion : Câble intégré (longueur configurable) ou connecteurs

Spécifications techniques

• Série : ASC TS
• Modèle : ASC TS-91V5
• Type : Capteur d'inclinaison uniaxial (analogique)
• Principe de détection : Capacitif (MEMS)
• Sortie : Tension analogique quasi-différentielle, ±2 V FSO
• Résolution : <0,005°
• Plages de mesure : Variantes ±15° et ±90°
• Stabilité facteur d'échelle : ±300 ppm (long terme)
• Stabilité offset : ±0,009° (long terme)
• Plage d'alimentation : 6–40 VDC
• Température de fonctionnement : -35°C à +120°C
• Indice de protection : IP68
• Boîtier : Acier inoxydable
• Connexion : Câble intégré avec longueur configurable et options de connecteurs
