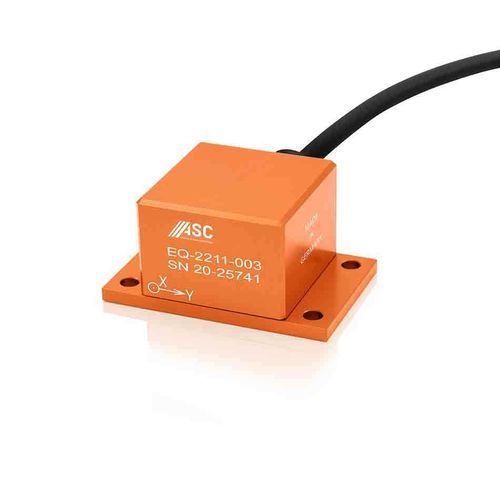

Accéléromètre biaxial ASC EQ-2211

MEMScapacitifsismique

Produit
ASC EQ-2211 est un accéléromètre analogique biaxial basé sur la technologie de capteur MEMS capacitif. Il fournit une sortie de tension analogique différentielle (±2,7 V FSO) et est conçu pour des mesures sismiques et vibratoires à très faible bruit nécessitant une haute résolution.

Détails du capteur

• Type de capteur : Accéléromètre (analogique)
• Technologie du capteur : MEMS capacitif
• Nombre de directions sensibles : Biaxial
• Signal de sortie : Tension (sortie analogique différentielle, ±2,7 V FSO)
• Plage de mesure [g] : Options ±3 g et ±5 g

Technologie
L'ASC EQ-2211 repose sur un principe capacitif MEMS éprouvé et une électronique intégrée assurant une sortie différentielle stable et une large plage d'alimentation (5 à 40 VDC). Le capteur présente un niveau de bruit ultra faible avec une résolution inférieure à 1 µg et répond à la classe de mouvement B pour les mesures sismiques. Un test automatique intégré permet la vérification fonctionnelle sur site.

Boîtier
Le capteur est logé dans un boîtier en aluminium léger, protection IP67. Un câble détachable est fourni ; la longueur et le type de connecteur peuvent être configurés selon l'application.

Applications
Conçu pour la surveillance structurelle et sismique lorsque la détection des amplitudes vibratoires très faibles est critique. Applications typiques : surveillance sismique des centrales, tunnels, ponts et autres infrastructures soumises à des vibrations tectoniques ou opérationnelles.

Environnement et mécanique

• Plage de température : -40°C à +85°C
• Classe de protection : IP67
• Matériau du boîtier : Aluminium

Caractéristiques techniques

• Technologie du capteur : MEMS capacitif
• Nombre de directions sensibles : Biaxial
• Signal de sortie : Tension analogique différentielle (±2,7 V FSO)
• Plages de mesure : ±3 g, ±5 g
• Tension d'alimentation : 5 à 40 VDC
• Résolution : < 1 µg
• Classe de mouvement : B (mesures sismiques)
• Test automatique intégré : Oui
• Boîtier : Aluminium, IP67
• Câble détachable : Oui (longueur et connecteurs configurables)
• Température de fonctionnement : -40°C à +85°C
