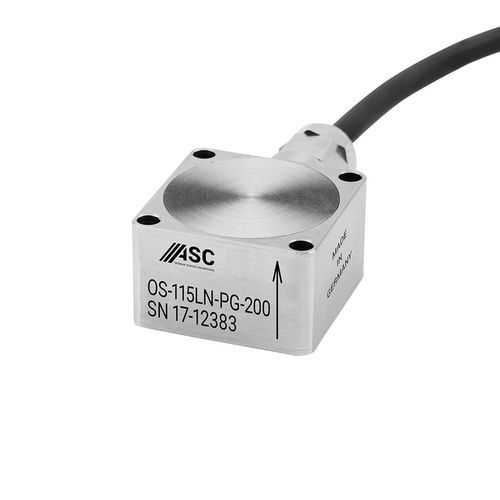

Accéléromètre uniaxial ASC OS-115LN-PG

MEMScapacitifà faible bruit

Aperçu
Le ASC OS-115LN-PG est un accéléromètre capacitif uniaxial analogique conçu pour des mesures exigeantes, incluant les très basses fréquences et faibles amplitudes. Il fournit une sortie tension différentielle (±4 V FSO) et est proposé dans plusieurs plages de mesure de ±2 g à ±400 g.

Technologie
Les capteurs ASC OS-115LN-PG reposent sur une technologie MEMS capacitive éprouvée. L'électronique intégrée fournit une sortie tension différentielle (±4 V FSO) et accepte une alimentation flexible de 6 à 40 VDC. Les variantes LN (Low Noise) offrent un rapport signal/bruit amélioré, essentiel pour les mesures à très basse fréquence et faible amplitude. Densité de bruit et bande passante typiques : densité de bruit 7 à 400 µg/√Hz ; bande passante (±5 %) : DC à 2000 Hz.

Boîtier
Les accéléromètres sont logés dans un boîtier en acier inoxydable hermétique de classe de protection IP68. Le boîtier est étanche et intègre un câble dont la longueur est configurable, avec plusieurs options de connectique.

Applications
Grâce au boîtier inoxydable hermétique et à leur robustesse, les capteurs de la série OS conviennent aux environnements très sévères, par exemple pour les essais de stabilité de bogies selon EN 13749 dans le transport ferroviaire, la surveillance d'état (condition monitoring) des véhicules et composants dans le BTP, et d'autres tâches de surveillance industrielle.

Détails du capteur

• Technologie du capteur : MEMS capacitif
• Nombre d'axes sensibles : Uniaxial
• Signal de sortie : Tension (sortie analogique différentielle, ±4 V FSO)
• Plages de mesure [g] : 2, 5, 10, 25, 50, 100, 200, 400

Environnement / Mécanique

• Plage de température : -40 °C à +100 °C
• Degré de protection : IP68
• Matériau du boîtier : Acier inoxydable

Caractéristiques / spécifications techniques

• Modèle : ASC OS-115LN-PG
• Type de capteur : Accéléromètre capacitif uniaxial
• Sortie : Tension analogique différentielle, ±4 V FSO
• Alimentation : 6 à 40 VDC
• Densité de bruit : env. 7 à 400 µg/√Hz (selon modèle)
• Bande passante (±5 %) : DC à 2000 Hz
• Plages de mesure : ±2 g, ±5 g, ±10 g, ±25 g, ±50 g, ±100 g, ±200 g, ±400 g
• Boîtier : Acier inoxydable hermétique
• Indice de protection : IP68
• Température de fonctionnement : -40 °C à +100 °C
• Câble intégré avec longueur configurable et options de connecteur
