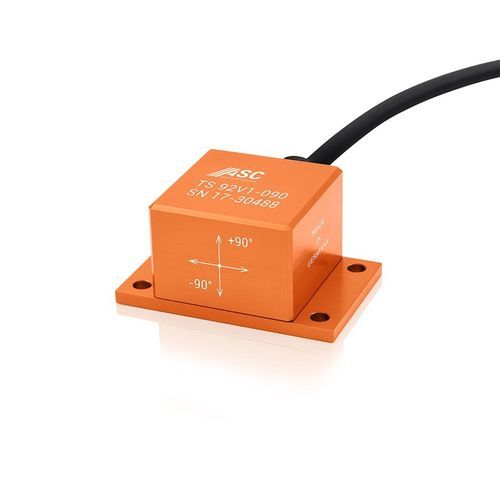

Inclinomètre 2 axes ASC TS-92V1

sortie de tensionanalogiquecapacitif

Présentation
Le capteur d'inclinaison à deux axes ASC TS-92V1 repose sur la technologie MEMS capacitive. L'électronique intégrée fournit une sortie en tension analogique quasi-différentielle avec une amplitude ±2 V et accepte une alimentation flexible de 6 à 40 VDC. Ce capteur offre une haute résolution et une bonne stabilité à long terme, adapté aux applications exigeantes de surveillance d'état et de santé structurelle.

Technologie et sortie

• Technologie du capteur : MEMS capacitif
• Axes : à deux axes (biaxial)
• Sortie signal : sortie en tension analogique (quasi-différentielle), amplitude ±2 V
• Tension d'alimentation : 6 à 40 VDC
• Résolution : < 0,005°
• Stabilité long terme : facteur d'échelle ±300 ppm, biais ±0,009°
• Plages de mesure disponibles : 15°, 90°

Boîtier et données environnementales

• Matériau du boîtier : aluminium
• Indice de protection : IP67
• Câble intégré avec longueur configurable et options de raccordement
• Température de fonctionnement : -25 °C à +100 °C

Applications

• Détection d'oscillations de tours
• Alignement de voies et mesure d'essieux
• Compensation des châssis de camions
• Positionnement angulaire des machines-outils

Caractéristiques / Spécifications techniques (résumé)

• Modèle : ASC TS-92V1
• Technologie du capteur : MEMS, capacitif
• Axes : biaxial
• Sortie signal : tension analogique quasi-différentielle ±2 V
• Alimentation : 6–40 VDC
• Résolution : < 0,005°
• Stabilité long terme facteur d'échelle : ±300 ppm
• Stabilité long terme biais : ±0,009°
• Plages de mesure disponibles : 15°, 90°
• Boîtier : aluminium, indice de protection IP67
• Câble intégré configurable
• Température de fonctionnement : -25 °C à +100 °C
