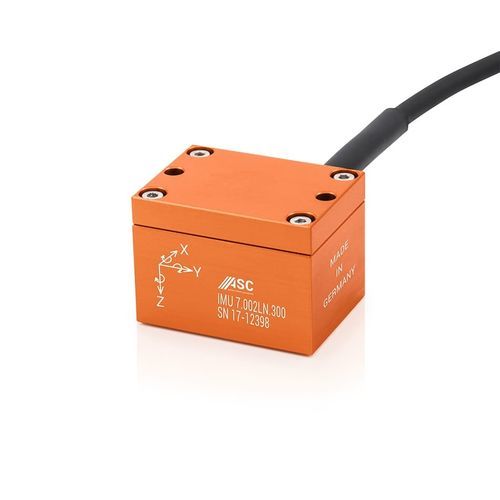

Centrale de mesure inertielle ASC IMU 7-LN

Présentation
L'ASC IMU 7-LN est une unité de mesure inertielle analogique 6 DOF combinant capteurs capacitifs et de type anneau vibrant. Elle fournit des sorties de tension analogiques séparées pour chaque degré de liberté, utilise des accéléromètres LN (Low Noise) et des gyroscopes de qualité industrielle, et est conçue sur un principe modulaire pour des combinaisons de plages flexibles. L'appareil accepte une alimentation 6 à 40 VDC et dispose d'un câble détachable avec longueurs et connecteurs configurables.

Caractéristiques clés

• Type de capteur : Unité de mesure inertielle (analogique)
• Technologie : capacitif | anneau vibrant | MEMS accéléromètres et gyroscopes
• Nombre d'axes : 6 DOF
• Sortie : sorties de tension analogiques séparées pour les 6 DOF
• Alimentation : flexible 6 à 40 VDC

Plages de mesure [g | °/s]
002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900

Technologie
Cette IMU intègre des accéléromètres MEMS Low Noise et des gyroscopes industriels pour détecter de faibles accélérations linéaires et vitesses angulaires. L'électronique intégrée fournit des sorties analogiques indépendantes pour chaque axe. Le concept modulaire permet d'associer différentes plages de mesure en fonction des besoins applicatifs.

Boîtier
Boîtier léger en aluminium adapté aux environnements industriels. Indice de protection IP67 et câble détachable avec longueurs et options de connectique configurables pour l'intégration système.

Applications
L'ASC IMU 7-LN convient à l'évaluation de la dynamique de conduite pour navires, trains et véhicules routiers, ainsi qu'à la navigation et au contrôle de performance des véhicules à guidage automatique (AGV) et autres plateformes mobiles.

Environnement & mécanique

• Plage de température : -40°C à +85°C
• Indice de protection : IP65 (liste spec) — IP67 (boîtier)
• Matériau du boîtier : aluminium

Caractéristiques techniques

• Modèle : ASC IMU 7-LN
• Type de capteur : Unité de mesure inertielle (analogique)
• Technologie capteur : capacitif | anneau vibrant; MEMS accéléromètres et gyroscopes
• Degrés de liberté : 6 DOF
• Sortie : sorties de tension analogiques séparées pour les 6 DOF
• Plages de mesure (accélérations | vitesses angulaires) : 002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900
• Alimentation : 6 à 40 VDC
• Grade accéléromètre : LN (Low Noise)
• Grade gyroscope : industrial
• Boîtier : aluminium léger
• Indice de protection : IP67 (boîtier) et IP65 (liste spec)
• Température de fonctionnement : -40°C à +85°C
• Câble : détachable, longueur et connecteurs configurables
• Conception : concept modulaire pour configurations spécifiques
