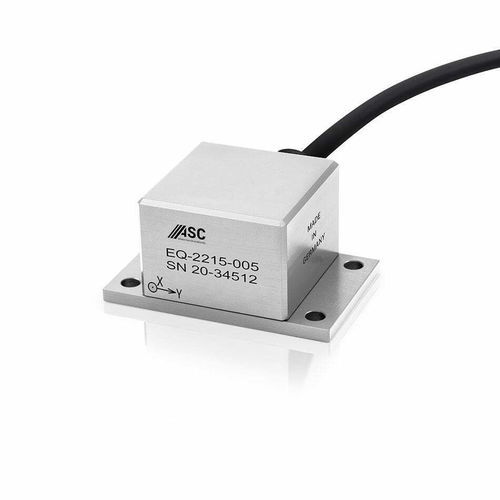

Accéléromètre biaxial ASC EQ-2215

capacitifMEMSIP65

Présentation
Les capteurs ASC EQ-2215 sont des accéléromètres capacitif MEMS biaxiaux conçus pour des mesures sismiques et vibratoires à très faible bruit. L'électronique intégrée fournit une sortie analogique différentielle (±2,7 V FSO) et une plage d'alimentation flexible de 5 à 40 VDC. La densité de bruit typique est < 1,2 µg/√Hz et la résolution < 1 µg. Les appareils répondent aux exigences de la Motion Class B pour la surveillance sismique. Une fonction d'auto-test intégrée permet la vérification de la fonctionnalité.

Boîtier
L'appareil est logé dans un boîtier en acier inoxydable, protection IP65. Il est livré avec un câble détachable ; la longueur du câble et la configuration des connecteurs sont configurables selon l'installation.

Applications
Conçu pour la surveillance continue de composants d'ouvrages sensibles et d'infrastructures civiles (ex. : centrales électriques, tunnels, ponts) nécessitant la détection de très faibles amplitudes vibratoires et d'événements sismiques. Adapté à la surveillance de la santé structurelle et à l'analyse vibratoire.

Caractéristiques principales

• Type de capteur : Accéléromètre (analogique)
• Technologie : MEMS capacitif
• Nombre d'axes sensibles : Biaxial
• Signal de sortie : Tension analogique différentielle (±2,7 V FSO)
• Plages de mesure [g] : ±3 g, ±5 g
• Alimentation : 5 à 40 VDC
• Bruit / résolution : Densité de bruit < 1,2 µg/√Hz, résolution < 1 µg
• Auto-test : Fonction d'auto-test intégrée

Environnement & mécanique

• Plage de température : -40 °C à +85 °C
• Indice de protection : IP65
• Matériau du boîtier : Acier inoxydable

Caractéristiques techniques / spécifications

• Modèle : ASC EQ-2215
• Technologie : MEMS capacitif
• Axes sensibles : Biaxial
• Sortie : Tension analogique différentielle, ±2,7 V FSO
• Tension d'alimentation : 5–40 VDC
• Plages de mesure : ±3 g, ±5 g
• Densité de bruit : < 1,2 µg/√Hz
• Résolution : < 1 µg
• Performances sismiques : Conforme à Motion Class B
• Auto-test intégré : Oui
• Plage de fréquences (±3 dB) : DC à 700 Hz
• Température de fonctionnement : -40 °C à +85 °C
• Indice de protection : IP65
• Boîtier : Acier inoxydable
• Câble détachable avec longueur et connecteurs configurables
