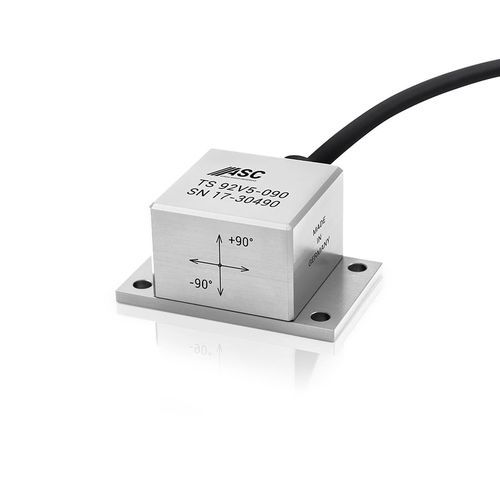

Inclinomètre 2 axes ASC TS-92V5

sortie de tensionanalogiquecapacitif

Présentation produit
Le ASC TS-92V5 est un capteur d'inclinaison biaxial capacitif MEMS avec sortie tension analogique quasi-différentielle. Il offre une résolution très fine et une stabilité long terme, adapté à la surveillance d'état et au suivi de la santé structurelle en environnement industriel.

Technologie
La série ASC TS utilise la technologie MEMS capacitive. L'électronique intégrée fournit une sortie analogique quasi-différentielle (±2 V pleine échelle) et une plage d'alimentation étendue (6 à 40 VDC). Le TS-92V5 présente une résolution < 0,005° et une stabilité long terme avec dérive du facteur d'échelle ±300 ppm et dérive du biais ±0,009°.

Boîtier
Boîtier en acier inoxydable avec indice de protection IP68. Capteur équipé d'un câble intégré ; longueur et type de connecteur configurables selon les exigences d'installation.

Applications
Adapté aux tâches de surveillance d'état et de santé structurelle telles que :

• Détection des oscillations de pylônes
• Alignement de voie et alignement d'essieu
• Compensation et nivellement de châssis de camion
• Positionnement angulaire d'outils machine

Détails du capteur

• Type de capteur : Capteur d'inclinaison (analogique)
• Technologie : MEMS capacitif
• Axes sensibles : Biaxial
• Signal de sortie : Tension analogique (quasi-différentielle, ±2 V FSO)
• Plage de mesure [°] : 15, 90 (option ±90° référencée)
• Température de fonctionnement : -35°C à +120°C
• Indice de protection : IP68
• Matériau du boîtier : Acier inoxydable

Caractéristiques techniques

• Modèle : ASC TS-92V5
• Technologie : MEMS capacitif
• Axes sensibles : Biaxial
• Sortie : Tension analogique quasi-différentielle, ±2 V pleine échelle (FSO)
• Tension d'alimentation : 6 à 40 VDC
• Résolution : < 0,005°
• Stabilité long terme : facteur d'échelle ±300 ppm ; biais ±0,009°
• Plages de mesure disponibles : 15° et 90° (±90° référencé)
• Boîtier : Acier inoxydable, câble intégré (longueur et connecteurs configurables)
• Protection : IP68
• Plage de température de fonctionnement : -35°C à +120°C
