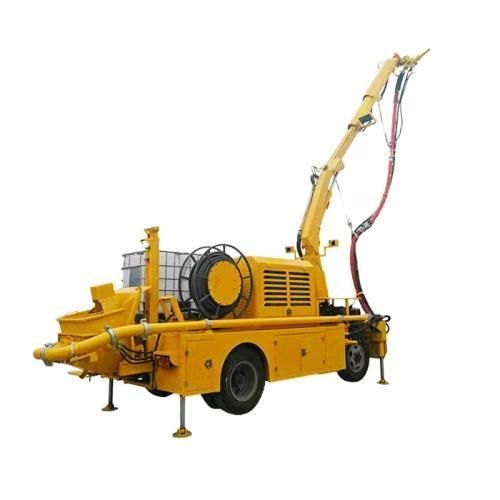

Pompe à béton mobile YG series

pour tunnelsouterrainepour mine souterraine

Aperçu
Au cours de la dernière décennie, les travaux souterrains et la stabilisation de versants sont passés des installations de projection sèche aux procédés de béton projeté humide. Une machine de béton projeté humide utilise du béton prémélangé pour réduire le rebond, diminuer la poussière en suspension et améliorer le contrôle opérationnel par rapport aux installations sèches. Les unités modernes combinent un châssis stable, des pompes hydrauliques double-cylindre et un dosage d'accélérateur intégré pour des temps de prise cohérents.

Avantages et caractéristiques

• Rebond réduit : généralement de ~30 % (sec) à moins de 10 % en projection humide
• Génération de poussière réduite pour de meilleures conditions de travail dans tunnels et espaces confinés
• Système de dosage d'accélérateur intégré maintenant des temps de prise constants
• Pompage hydraulique double-cylindre assurant un flux de béton régulier et la gestion fiable des granulats
• Adaptée au creusement de tunnels, à l'exploitation minière et à la stabilisation de versants
• Bras de pulvérisation robotisé en option pour une exploitation automatisée et sécurisée (production robotique typique 20–30 m³/h)

Conseils pratiques

• Pour tunnels en altitude ou de grande longueur, choisir une pompe principale capable de 15–20 MPa.
• Pour la protection de versants extérieurs, les unités diesel évitent le passage de longues rallonges électriques sur terrain accidenté.
• Vérifier l'angle de rotation et le rayon d'action du bras de pulvérisation pour couvrir la plus grande section du tunnel.
• S'assurer que la pompe d'accélérateur est couplée à la pompe principale pour que les ratios de dosage restent corrects lors des variations de vitesse machine.

Résumé de cas
Un entrepreneur minier chilien a remplacé des équipements anciens par une machine de béton projeté humide équipée d'un bras de pulvérisation sans fil et d'un dosage d'accélérateur ajusté. Le rebond est passé à ~12 %, les coûts d'exploitation ont diminué de 22 % et les travaux de soutènement souterrain ont été achevés 15 jours plus tôt.

Paramètres de la machine de béton projeté

• Modèles : YG-3016 | YG-4016
• Longueur totale : 7770 mm | 7880 mm
• Largeur totale : 2460 mm | 2460 mm
• Hauteur totale : 3180 mm | 3380 mm
• Poids à vide nominal : 14 T | 15 T
• Rayon de braquage minimum : 10,8 m | 11,5 m
• Pente maximale franchissable : ≥40° | ≥40°
• Puissance moteur : 85 kW | 103 kW
• Empattement : 3900 mm | 4100 mm

Paramètres bras et stabilisateurs

• Hauteur de projection : 16 m | 16 m
• Largeur de projection : 25 m | 25 m
• Angle de relevage du bras principal : 0°–65°
• Angle de relevage du bras secondaire : -110°–90°
• Angle de rotation du bras : 310°
• Rotation axiale de la buse : 360°
• Oscillation verticale de la buse : 240°
• Balayage de la buse : 360°
• Distance entre centres de contact au sol stabilisateur avant : 2480 mm
• Distance entre centres de contact au sol stabilisateur arrière : 2480 mm
• Distance entre centres stabilisateurs avant-arrière : 5850 mm

Paramètres du système de pompage

• Débit béton : 30 m³/h | 40 m³/h
• Capacité trémie : 0,4 m³
• Pression de refoulement du béton : 7,5 MPa
• Pression max pompe accélérateur : 1,8 MPa
• Diamètre conduite béton : Φ90 mm
• Diamètre sortie buse : Φ50 mm
• Cylindre huile principal : Φ100 mm × Φ70 × 1000
• Cylindre de convoyage : Φ180 mm × 1000
• Moteur électrique : 55 kW | 75 kW

Points fréquemment demandés

• Différence par rapport aux installations sèches : les installations sèches ajoutent l'eau à la buse, générant plus de poussière et de rebond ; les installations humides utilisent du béton prémélangé pour des liaisons plus solides et moins de poussière.
• Rendement horaire : les machines commerciales de projection humide livrent en général 10–40 m³/h selon la taille des cylindres et l'installation chantier.
• Principales pièces d'usure : buses en caoutchouc, plaques d'usure, bagues de coupe et tuyaux de livraison — prévoir des kits de pièces d'usure sur site.

Spécifications techniques

• Modèles : YG-3016, YG-4016
• Dimensions (L×l×h) : 7770×2460×3180 mm (YG-3016) ; 7880×2460×3380 mm (YG-4016)
• Poids nominal : 14 T (YG-3016), 15 T (YG-4016)
• Puissance moteur : 85 kW (YG-3016), 103 kW (YG-4016)
• Portée de projection : hauteur 16 m ; largeur 25 m ; rotation du bras 310° ; rotation de la buse 360°
• Débit de pompage : 30 m³/h (YG-3016) / 40 m³/h (YG-4016)
• Capacité trémie : 0,4 m³ ; conduite béton Φ90 mm ; buse Φ50 mm
• Pression de refoulement béton : 7,5 MPa ; pompe accélérateur max 1,8 MPa
• Transmission & pompe : pompage hydraulique double-cylindre ; cylindre principal Φ100 mm × Φ70 × 1000 ; cylindre de convoyage Φ180 mm × 1000
• Options moteur électrique : 55 kW / 75 kW
