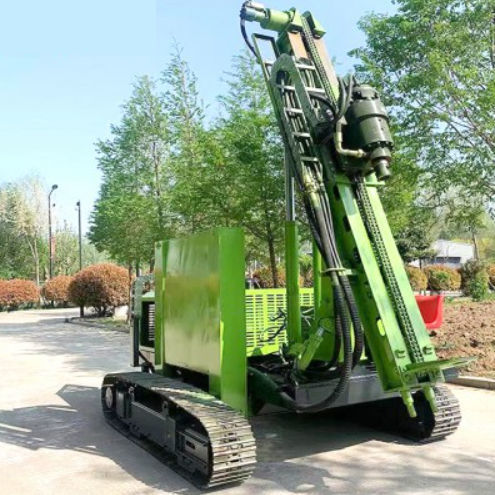

Enfonce-pieux hydraulique

pour applications photovoltaïques

Présentation
Unités de battage de pieux pour chantiers photovoltaïques combinant puissance hydraulique, mobilité sur chenilles et centre de gravité bas. YG concentre la conception sur la stabilité du châssis pour soutenir le battage à grande vitesse, la sécurité de l'opérateur et la précision du positionnement des pieux.

Base de sécurité : quantification de la stabilité du châssis

• Centre de gravité : Conception concentrant environ 65 % de la masse totale sous l'essieu pour un centre de gravité très bas.
• Empreinte au sol : Configuration à voie large offrant une empreinte d'environ 4,5 m² pour renforcer la stabilité latérale en pente.
• Arrêt d'urgence : Système de sécurité opérateur activant l'arrêt d'urgence en ≤ 2 secondes.
• Verrouillage de sécurité : Le mât dispose d'un verrouillage automatique pour éviter tout glissement accidentel lors du transport ou de la maintenance.

Paramètres — Batteuse de pieux photovoltaïque hydraulique

• Type : batteuse de pieux photovoltaïque hydraulique
• Dimensions hors tout : 4700 × 2100 × 2800 mm
• Vitesse de rotation du tuyau de forage : 180 tr/min
• Largeur des semelles de chenille : 400 mm
• Pente franchissable : 30°
• Modèle moteur : 4108
• Dureté du terrain : 6–20F
• Diamètre de forage : 80–500 mm
• Inclinaison du coulisseau : 120°
• Profondeur de forage : 0–6 m
• Angle de rotation du bras de forage : G/D 150°
• Couple du réducteur : 13 000 N·m
• Angle de rotation du coulisseau : G/D 40°
• Pompe principale : triple pompe
• Vitesse de déplacement : 0–3 km/h
• Spécification pompe à huile : 40/40/32

Paramètres — Batteuse de pieux photovoltaïque sur chenilles

• Type : batteuse de pieux photovoltaïque sur chenilles
• Dimensions hors tout : 4700 × 2200 × 2800 mm
• Débit marteau hydraulique : 50–110 L/min
• Largeur des semelles de chenille : 400 mm
• Fréquence d'impact : 350–800 BPM
• Modèle moteur : 4108
• Pression du système hydraulique : 25 MPa
• Puissance groupe électrogène : moteur 88 kW
• Refroidissement renforcé pour dissipation thermique en conditions venteuses : oui
• Profondeur de forage : 0–6 m
• Spécification pompe à huile : 40/40/32
• Diamètre de forage : 80–600 mm
• Vitesse de déplacement : 3 km/h

Points forts sécurité et stabilité

• Centre de gravité bas : ~65 % de la masse sous l'essieu pour un meilleur équilibre.
• Grande empreinte : Voie large augmentant la résistance latérale et la stabilité en pente.
• Protections opérateur certifiées : Arrêt d'urgence et verrouillage automatique du mât réduisent le risque d'accident.

Confort opérateur : atténuation des vibrations et réduction de la fatigue

• Système d'amortissement : Plaquettes d'amortissement réduisant les vibrations cabine d'environ 40 % par rapport aux modèles standards.
• Protection des composants : Réduction des vibrations prolonge la durée de vie des composants électroniques et diminue la fatigue de l'opérateur lors de longues rotations.

Avantage logistique : dimensions de transport optimisées

• Mât repliable : Mât hydraulique rabattable réduisant les dimensions de transport à ~5,5 m × 2,3 m × 2,8 m pour faciliter l'expédition.
• Économie : Dimensions compactes permettant l'expédition en conteneur standard ou sur plateau, réduisant la complexité et le coût logistiques.

Fonctionnement toutes conditions

• Plage de température : Démarrage et fonctionnement fiables jusqu'à −15 °C.
• Éléments chauffants : Système de préchauffage et résistances de chauffage moteur assurant la fluidité du carburant et de l'huile hydraulique lors des démarrages à froid.

Extension d'application : système de changement rapide

• Temps de changement d'outil : Accouplement rapide permettant le remplacement des têtes de marteau ou des mèches en moins de 10 minutes.
• Champ d'utilisation : Permet l'alternance entre battage, forage et extraction hydraulique de pieux pour une plus grande polyvalence sur site.

Étude de cas : battage de précision en pente

• Défi : Travaux sur pentes jusqu'à 15° nécessitant une stabilité et une précision élevées du châssis.
• Solution : Machine solaire YG avec inclinaison de mât ±15° et stabilité de châssis renforcée répondant aux exigences de pente.
• Résultat : Précision de battage obtenue dans une marge d'erreur de 3 mm en conditions de pente complexe.

Valeur long terme

• Sélection des matériaux : Composants clés en acier haute résistance Q345B pour l'intégrité structurelle sur la durée (exemple de durée de conception : 10 000 heures de travail).
• Valeur de revente : Conception vérifiable et historique d'entretien favorisant une valeur de revente supérieure à la moyenne (fabricant indique ~15 % de plus après cinq ans).

Spécifications techniques

• Dimensions hors tout (variante hydraulique) : 4700 × 2100 × 2800 mm
• Dimensions hors tout (variante chenilles) : 4700 × 2200 × 2800 mm
• Dimensions de transport avec mât replié : ~5,5 m × 2,3 m × 2,8 m
• Diamètre de forage : 80–500 mm (hydraulique) ; 80–600 mm (chenilles)
• Profondeur de forage : 0–6 m
• Vitesse de rotation du tuyau : 180 tr/min
• Fréquence d'impact (marteau chenilles) : 350–800 BPM
• Débit marteau hydraulique : 50–110 L/min
• Pression système hydraulique : 25 MPa
• Couple réducteur : 13 000 N·m
• Pompe principale : triple pompe
• Spécification pompe à huile : 40/40/32
• Moteur : modèle 4108
• Puissance groupe (chenilles) : 88 kW
• Largeur semelle chenille : 400 mm
• Vitesse de déplacement : 0–3 km/h (hydraulique) ; 3 km/h (chenilles)
• Pente franchissable : 30°
• Inclinaison coulisseau : 120°
• Angle bras de forage : G/D 150°
• Angle coulisseau : G/D 40°
• Démarrage à froid : fiable jusqu'à −15 °C avec préchauffage et résistances
• Atténuation des vibrations : vibrations cabine réduites d'environ 40 % vs modèles standards
• Empreinte au sol : ~4,5 m² (voie large)
• Matériau : acier haute résistance Q345B
• Durée de conception indicative : 10 000 heures de fonctionnement
