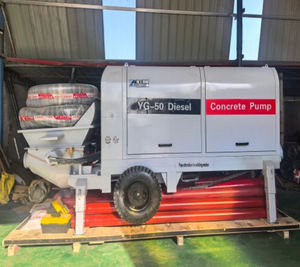

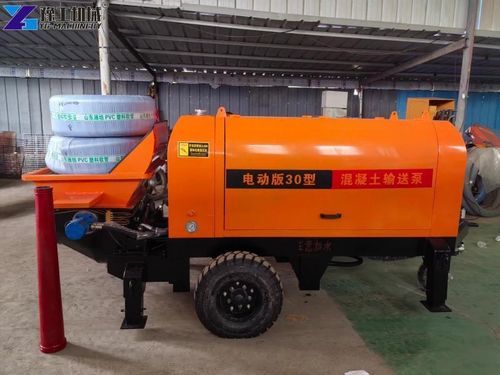

Pompe à béton mobile YG series

pour chantierpour applications minièrespour l'intérieur

Présentation
Le temps est compté sur un chantier. Ce guide aide les entrepreneurs à choisir et utiliser correctement les pompes à béton portables compactes pour réduire les blocages et les arrêts. L'accent est mis sur l'adéquation entre le mélange, la tuyauterie et les paramètres machine pour un convoyage fiable.

Conseils sur le chantier
Conseil chantier : pour le pompage de béton à granulats fins, adaptez le diamètre de la conduite à la pression de service. Pour une montée verticale avec une conduite de 80 mm, maintenez la pression système autour de 12–15 MPa pour assurer un débit régulier et éviter la déségrégation.

Conseils pratiques
N'ajoutez pas d'eau directement dans la trémie pour liquéfier un mélange sec ; cela sépare les fines et les gros granulats et provoque des blocages à la vanne en S. Utilisez des plastifiants ou des réducteurs d'eau à la place. Pour les travaux verticaux, ajustez diamètre de tuyau, pression et granulométrie maximale pour éviter les arrêts et la séparation des matériaux.

Spécifications clés
Les éléments clés sont les cylindres et les pistons de livraison. Pour un convoyage sur de longues distances ou en hauteur sans calage, visez une pression de service de 10–28 MPa. Privilégiez des diamètres de cylindre de 160–200 mm et une course de piston supérieure à 1 m pour un fort débit à régime moteur réduit.

Systèmes hydrauliques ouverts vs fermés
Les systèmes hydrauliques ouverts utilisent une pompe d'huile indépendante et un réservoir plus grand ; ils sont préférables pour les longues journées et les environnements chauds car ils réduisent le risque de surchauffe. Les dispositifs de sécurité de pression (régulateurs automatiques) protègent les flexibles et composants en réduisant la sortie si un bouchon provoque un pic de pression.

Rues étroites et longues lignes de tuyaux — règles et avertissements
Chaque coude à 90° ajoute une perte de charge équivalente à environ 5 m de conduite horizontale droite. Minimisez les coudes et utilisez des rayons larges. Pour une conduite de 80 mm, utilisez des granulats < 2 cm ; pour 100 mm, gardez les granulats < 3 cm. Visez une consistance proche de la « bouillie épaisse » pour les coulées en sites étroits ou boueux : ni trop sèche, ni trop liquide.

Recommandations selon type de chantier

• Sous-sols domestiques & planchers chauffants : entraînement électrique — silencieux, sans fumées, débit régulier pour un nivellement précis.
• Tunnels & galeries minières : châssis étroit (<1,5 m) et trémie basse pour permettre l'alimentation directe par mini-bennes.
• Murs de soutènement et travaux en pente : raccordez la pompe à un compresseur d'air externe pour applications mortier à haute pression ou besoins spécifiques.

Dépannage — solutions rapides

• Perte de pression et coulure de laitance à la trémie : vérifiez la plaque d'usure et l'anneau de coupe ; si jeu > 2 mm remplacez l'anneau de coupe, serrez les boulons arrière ; envisagez un anneau en carbure pour une plus grande longévité.
• Tuyau complètement bouché (inversion insuffisante) : arrêtez le moteur, évacuez la pression hydraulique, tapotez le long de la conduite en acier pour localiser le bouchon, déclipez et dégagez puis lubrifiez la conduite avec eau/mortier avant redémarrage.
• Température d'huile hydraulique >60 °C : nettoyez les ailettes du radiateur et le ventilateur, contrôlez les valves de commande pour fuites internes, remplacez l'huile si les propriétés anti-usure sont altérées.

Paramètres (tableau constructeur)
Modèle | YG-20 | YG-30 | YG-40 | YG-50
Puissance moteur | 22 kW | 37 kW | 45 kW | 55 kW
Pression maximale de sortie | (non spécifiée) | 26 MPa | 28 MPa | 28 MPa
Débit théorique maximum | (non spécifié) | 16–18 m³/h | 20–22 m³/h | 35 m³/h
Taille maximale des granulats | (non spécifiée) | ≤20 mm | ≤30 mm | ≤40 mm
Hauteur de refoulement verticale | 40 m | 80 m | 120 m | 150 m
Distance de refoulement horizontale | 80 m | 140 m | 2600 m* | 300 m
Diamètre conduite de refoulement | 80 mm | φ80 (100) mm | φ100 (80) mm | Φ125/100 mm
Poids machine | 1600 kg | 2200 kg | 2400 kg | 2500 kg
Dimensions | 3400×1200×1600 mm | 3600×1500×1600 mm | 4000×1500×1550 mm | 4200×1700×1750 mm

Caractéristiques / Spécifications techniques

• Manufacturer / Brand: YG Machinery China
• Dénomination commerciale : série YG
• Modèles disponibles : YG-20, YG-30, YG-40, YG-50
• Plage de puissance moteur : 22 kW → 55 kW selon modèle
• Pression de sortie maximale : jusqu'à 28 MPa (selon modèle)
• Débit théorique maximum : jusqu'à 35 m³/h (selon modèle)
• Taille maximale des granulats : jusqu'à ≤40 mm (selon modèle)
• Capacité de refoulement vertical : 40 m → 150 m selon modèle
• Capacité de refoulement horizontal : 80 m → 300 m (remarque : entrée 2600 m dans le tableau pour un modèle — vérifier auprès du fabricant pour les distances réalisables en conditions réelles)
• Diamètres de conduite supportés : 80 mm, 100 mm, 125 mm (selon modèle)
• Gamme de poids machine : ~1600 kg à 2500 kg
• Dimensions variables selon modèle (voir tableau ci-dessus)
• Plage de pression de travail recommandée : 10–28 MPa
• Diamètre de cylindre recommandé pour volume soutenu : 160–200 mm ; course piston >1 m pour débit élevé à régime moteur réduit
