Pompe à béton mobile YG series

pour l'intérieurd'extérieurpour chantier

Présentation
Les pompes à béton mini de la série YG offrent une solution compacte et sous pression pour le transport de béton sur chantiers contraints. Elles assurent l'acheminement du béton via des tuyaux selon les modèles et puissances, adaptées aux applications urbaines, aux ponts et aux tunnels.

Qu'est-ce qu'une pompe à béton mini ?
Une pompe à béton mini est une unité compacte qui déplace le béton frais par pression à travers des canalisations, composée d'un corps de pompe, d'une unité de puissance hydraulique et des lignes de livraison. Son encombrement réduit permet une utilisation en ruelles étroites, sur toitures et en zones confinées.

Modèles et paramètres clés

• YG-10 : Moteur 15 kW ; hauteur de refoulement 20 m ; portée horizontale 50 m ; diamètre tuyau 80 mm ; poids 600 kg ; dimensions 1800×700×1100 mm
• YG-20 : Moteur 22 kW ; hauteur 40 m ; portée 80 m ; diamètre tuyau 80 mm ; poids 1600 kg ; dimensions 3400×1200×1600 mm

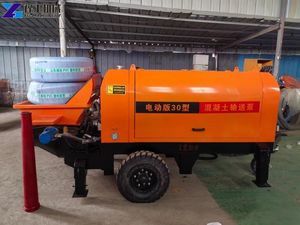

• YG-30 : Moteur 37 kW ; débit 16–18 m³/h ; pression sortie jusqu'à 26 MPa ; hauteur 80 m ; portée 140 m ; tuyau φ80 (100) mm ; poids 2200 kg ; dimensions 3600×1500×1600 mm
• YG-40 : Moteur 45 kW ; débit 20–22 m³/h ; pression sortie jusqu'à 28 MPa ; hauteur 120 m ; portée 2600 m ; tuyau φ100 (80) mm ; poids 2400 kg ; dimensions 4000×1500×1550 mm

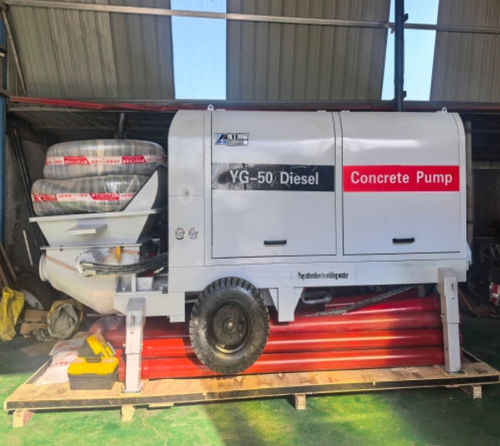

• YG-50 : Moteur 55 kW ; débit jusqu'à 35 m³/h ; pression sortie jusqu'à 28 MPa ; hauteur 150 m ; portée 300 m ; tuyau Φ125/100 mm ; poids 2500 kg ; dimensions 4200×1700×1750 mm

Principaux types

• Pompe mini diesel : Pour sites isolés sans alimentation électrique stable
• Pompe mini électrique : Pour chantiers urbains ou intérieurs avec alimentation et contraintes d'émission

Pourquoi choisir une petite pompe avec malaxeur ?
Les unités malaxeur-pompe intégrées combinent alimentation sur site, malaxage automatique et pompage haute pression dans une seule machine mobile, réduisant les opérations de manutention et augmentant la productivité.

Caractéristiques techniques clés

• Technologie S-valve : Change la direction d'écoulement pour réduire les blocages
• Grande portée : En configuration adaptée, permet des portées horizontales et verticales étendues
• Débit continu : Mouvement pistons bi-cylindres assurant un débit régulier

Applications

• Construction urbaine : Pours sur toits, dalles et fondations à accès restreint
• Infrastructure : Ponts, tunnels et petits ouvrages de conservations d'eau
• Projets ruraux : Routes étroites, fondations résidentielles et chantiers isolés

Conseils opérationnels & FAQ
Vérifier la compatibilité de la granulométrie maximale avant l'achat ; les mini pompes acceptent généralement 5–16 mm selon le modèle. Pour limiter les bouchages, conserver un affaissement du béton entre 120 mm et 230 mm et purger les canalisations avec eau propre et lubrifiant avant démarrage. Effectif typique : 2–3 opérateurs pour la gestion de la pompe.

Spécifications techniques

• Série : YG (YG-10, YG-20, YG-30, YG-40, YG-50)
• Puissance moteur : 15–55 kW
• Débit théorique : 16–18 m³/h jusqu'à 35 m³/h selon modèle
• Pression maximale de sortie : Jusqu'à 28 MPa selon modèle
• Granulométrie max : Jusqu'à ≤40 mm selon modèle
• Hauteur de refoulement : 20–150 m selon modèle
• Portée horizontale : 50–2600 m selon modèle
• Diamètres de tuyau : 80 mm à Φ125/100 mm
• Poids et dimensions : 600–2500 kg ; exemples 1800×700×1100 mm à 4200×1700×1750 mm
• Alimentations : Variantes diesel et électrique
• Option : Malaxeur intégré + pompe avec S-valve
• Après-vente & garantie : Pièces d'usure d'origine disponibles ; garantie 12 mois sur organes hydrauliques principaux et assistance technique à distance
