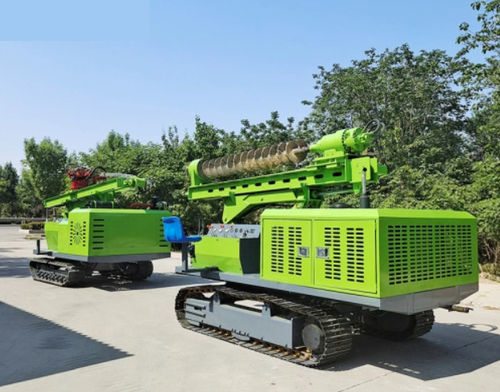

Enfonce-pieux hydraulique

pour applications photovoltaïquesavec support en H

Présentation
La Machine de battage de pieux solaire YG Machinery est conçue pour les installations solaires au sol à forte productivité. Elle combine précision de battage, groupe motopropulseur économe en carburant et déclinaisons hydrauliques ou sur chenilles adaptées aux conditions de chantier et aux types de pieux.

Performances clés et efficacité

• Production journalière : rendement typique jusqu'à ~450 pieux par jour en conditions standard.
• Consommation de carburant : moteur optimisé à environ 8–10 L/heure (plage indiquée).
• Diagnostics à distance : surveillance intégrée pour réduire le temps de diagnostic et accélérer le rétablissement sur site.

Ramme hydrauliques photovoltaïque (tableau paramètres)
Dimensions générales | 4700*2100*2800 mm
Vitesse rotation tuyau de forage | 180 r/min
Largeur patin chenille | 400 mm
Capacité de pente | 30°
Moteur | 4108
Dureté roche | 6–20F
Diamètre de forage | 80–500 mm
Angle d'inclinaison du coulisseau | 120°
Profondeur de forage | 0–6 m
Angle balancement bras de forage | gauche et droite 150°
Couple réducteur | 13000 N·m
Angle balancement coulisseau | gauche et droite 40°
Pompe principale | triple pompe
Vitesse de déplacement | 0–3 km/h
Pompe huile | 40/40/32

Ramme photovoltaïque sur chenilles (tableau paramètres)
Dimensions générales | 4700*2200*2800 mm
Débit marteau hydraulique | 50–110 L/min
Largeur patin chenille | 400 mm
Fréquence d'impact | 350–800 BPM
Moteur | 4108
Pression système hydraulique | 25 MPa
Puissance groupe électrogène | moteur 88 kW
Refroidissement par fort vent | oui
Profondeur de forage | 0–6 m
Pompe huile | 40/40/32
Diamètre de forage | 80–600 mm
Vitesse de déplacement | 3 km/h

Données hydrauliques critiques & impact

• Un débit élevé du circuit hydraulique (jusqu'à ~100 L/min indiqué) permet d'augmenter la fréquence du marteau et la force d'impact pour pénétrer sols compactés et roches fissurées.
• Le débit hydraulique, le débit du marteau et la fréquence d'impact sont déterminants pour la vitesse de battage et la capacité de pénétration.

Précision & inclinaison du mât

• Précision de battage : tolérance de positionnement inférieure à 2 mm pour les structures photovoltaïques exigeantes.
• Inclinaison du mât : réglable jusqu'à 15° pour corriger la verticalité sur des terrains en pente ou irréguliers.

Adaptabilité au terrain

• Garde au sol / largeur patin : 400 mm pour améliorer la mobilité sur terrains accidentés ou meubles.
• Profondeur de forage : nominale 0–6 m ; foreuse hydraulique intégrée disponible pour pré‑forage jusqu'à 3 m dans des contextes spécifiques.

Applications & cas d'utilisation

• Conçue pour grandes centrales PV au sol, installations Agri‑PV (hauteur de pieu ajustable pour culture en dessous) et sites Fisheries‑PV avec sols mous ou submergés.
• Compatible avec plusieurs profils de pieux (poutres en H, profils C) pour accélérer les délais d'installation et réduire le coût total de possession.

Maintenance & réparabilité

• Architecture modulaire facilitant l'entretien sur site et le remplacement des pièces d'usure.
• Diagnostics à distance pour abréger les cycles de dépannage et minimiser les temps d'arrêt.

Caractéristiques / spécifications techniques

• Nom du produit : Machine de battage de pieux solaire
• Marque : YG Machinery
• Production journalière (typique) : ~450 pieux/jour
• Consommation carburant : ~8–10 L/heure (plage indiquée)
• Précision de battage : marge d'erreur < 2 mm
• Angle d'inclinaison du mât : jusqu'à 15°
• Débit système hydraulique (indiqué) : jusqu'à 100 L/min ; débit marteau hydraulique (chenilles) : 50–110 L/min
• Fréquence d'impact (chenilles) : 350–800 BPM
• Pression système hydraulique : 25 MPa (chenilles)
• Couple réducteur (version hydraulique) : 13000 N·m
• Référence moteur : 4108
• Puissance groupe (chenilles) : moteur 88 kW
• Vitesse de déplacement : 0–3 km/h (hydraulique) ; 3 km/h (chenilles)
• Plage diamètre de forage : 80–500 mm (hydraulique) ; 80–600 mm (chenilles)
• Profondeur de forage (paramètres produit) : 0–6 m (les deux variantes) ; foreuse hydraulique intégrée pour pré‑forage jusqu'à 3 m dans certains contextes
• Dimensions générales : 4700*2100*2800 mm (hydraulique) ; 4700*2200*2800 mm (chenilles)
• Largeur patin / garde au sol : 400 mm
• Pompe principale (hydraulique) : triple pompe ; spécification pompe huile : 40/40/32
• Refroidissement par vent fort : oui (chenilles)
