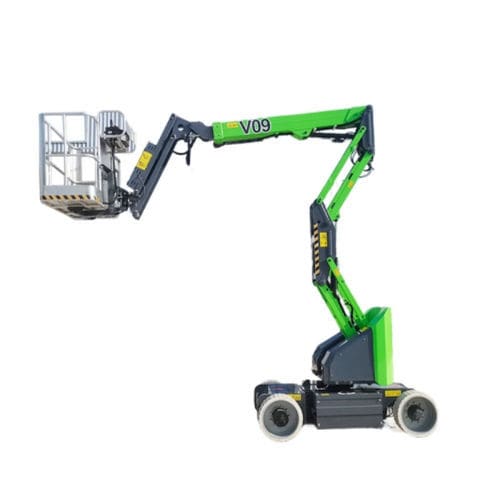

Nacelle articulée à roues

sur rouesmobileautomotrice

Présentation du produit La nacelle à flèche articulée de YG Machinery est une plate-forme élévatrice articulée (également appelée « z-boom » ou « knuckle boom ») conçue pour offrir une garde au sol exceptionnelle et un positionnement flexible sous différents angles pour les travaux en hauteur. Elle est adaptée aux espaces confinés en intérieur comme aux terrains accidentés en extérieur, et propose des motorisations électriques ou diesel pour répondre aux besoins opérationnels et environnementaux. Principe de fonctionnement et principales caractéristiques techniques La machine utilise une flèche articulée en plusieurs sections, actionnée par un système hydraulique doté d’un contrôle précis du débit, qui permet de plier et de déployer les sections de la flèche à la manière d’un bras humain. Des commandes intuitives permettent de positionner avec précision la nacelle à l’angle et à la hauteur requis. La gamme s’étend des petites nacelles articulées compactes aux modèles à longue portée destinés aux travaux lourds (par exemple, une nacelle à flèche articulée de 60 pieds). Principaux avantages

• Dégagement par rapport aux obstacles inégalé : La flèche articulée en plusieurs sections permet de passer par-dessus ou de contourner des obstacles tels que des tuyaux, des bords de toiture ou des machines afin d’amener le travailleur directement au point de travail.
• Polyvalence exceptionnelle : Modèles disponibles pour les applications en intérieur à faibles émissions et à faible niveau sonore (électriques) et pour les travaux lourds en extérieur (diesel), ainsi que des options telles que des pneus non marquants pour la protection des sols.
• Rayon d’action amélioré : Portée horizontale et verticale supérieure à celle de nombreuses nacelles traditionnelles, élargissant ainsi la zone de travail couverte.
• Caractéristiques de sécurité : Systèmes de détection de charge, capteurs d’inclinaison, arrêt d’urgence, mise à niveau automatique de la plate-forme, interrupteurs de fin de course de la flèche et fonctions de descente d’urgence pour un fonctionnement sécurisé.

Domaines d’application étendus

• Maintenance industrielle : Contournement de machines et de tuyauteries complexes pour effectuer des réparations d’équipements en hauteur à l’intérieur des usines.
• Aérospatiale : Inspection et maintenance sous plusieurs angles des surfaces des aéronefs à l’intérieur des hangars.
• Énergie et télécommunications : Maintenance des lignes électriques et des pylônes de signalisation sans perturber la circulation ni entrer en contact avec des équipements sous tension.
• Extérieurs de bâtiments : Pose de vitrages, peinture ou nettoyage sur des façades et des formes complexes.

Contrôles clés de maintenance et de sécurité

• Lubrification de routine : Inspecter et lubrifier les points d’articulation et les sections de flèche pour garantir un mouvement fluide.
• Contrôle du système hydraulique : Inspecter les conduites et les raccords hydrauliques pour détecter d’éventuelles fuites ; remplacer le fluide hydraulique et les filtres selon le calendrier prévu pour maintenir la stabilité.
• Test du système de commande : Tester les commandes des plates-formes supérieure et inférieure, les interrupteurs de fin de course et l’arrêt d’urgence avant chaque utilisation afin de s’assurer que les fonctions de sécurité sont opérationnelles.

Tableau des caractéristiques (extrait de la page produit) Hauteur de travail maximale : 12 m Hauteur maximale de la plate-forme : 10 m Portée horizontale maximale : 5,8 m Hauteur de portée maximale : 4,78 m Capacité de charge maximale : 200 kg Pente franchissable : 25 % Rayon de braquage minimal : 2,16 m Vitesse de déplacement (en descente) : 3 km/h Vitesse de déplacement (en montée) : 0,8 km/h Longueur repliée : 4,35 m Largeur de fermeture de la cabine : 1,5 m Hauteur de fermeture : 1,99 m Dimensions de la plate-forme (longueur × largeur × hauteur) : 1,1 m × 0,65 m × 1,13 m Rotation du plateau tournant : 355° Rotation de la plate-forme : 120° Garde au sol : 0,15 m Dimensions des roues motrices : 0,59 × 0,19 / 0,66 × 0,17 m Poids total : 4 700 kg Tension d'alimentation : 24 V Batterie : 48/320 V/Ah Chargeur : 48/40 V/A Volume du réservoir hydraulique : 40 L Empattement : 1,65 m Caractéristiques / spécifications techniques

• Hauteur de travail maximale : 12 m
• Hauteur maximale de la plate-forme : 10 m
• Portée horizontale maximale : 5,8 m
• Hauteur de portée maximale : 4,78 m
• Capacité de charge maximale : 200 kg
• Pente franchissable : 25 %
• Rayon de braquage minimal : 2,16 m
• Vitesse de déplacement (en descente/en montée) : 3 km/h / 0,8 km/h
• Dimensions repliée (L × l × H) : 4,35 m × 1,5 m × 1,99 m
• Dimensions de la plate-forme : 1,1 m × 0,65 m × 1,13 m
• Rotation de la plate-forme tournante : 355° ; Rotation de la plate-forme : 120°
• Garde au sol : 0,15 m
• Dimensions des roues motrices : 0,59 × 0,19 m ou 0,66 × 0,17 m
• Poids total : 4 700 kg
• Tension d'alimentation : 24 V ; Batterie : 48 V / 320 Ah ; Chargeur : 48 V / 40 A
• Volume du réservoir hydraulique : 40 L ; Empattement : 1,65 m
