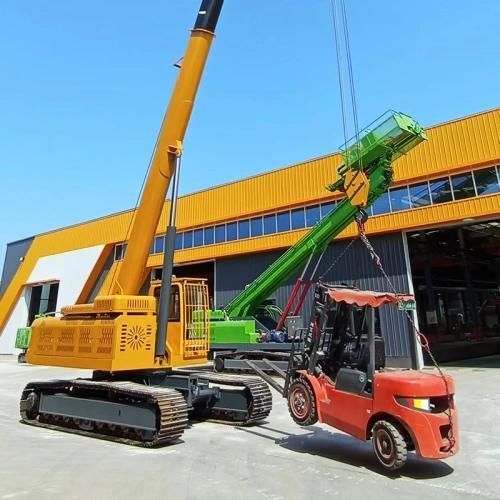

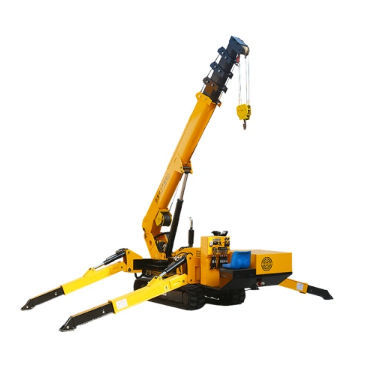

Mini-grue sur chenilles YG series

télescopiquepour façade d'immeublepour usage intérieur et extérieur

Présentation
Les mini-tracteurs sur chenilles (mini-grues araignée) de la série YG sont conçus pour les levages en espaces confinés, en intérieur ou sur toitures légères où les grues à flèche standard ne peuvent intervenir. Les modèles couvrent des capacités de levage de 3 t à 8 t et présentent des dimensions de transport compactes permettant le passage par portes simples et ascenseurs de marchandises. Les configurations double motorisation (diesel + électrique) et la télécommande sans fil autorisent des interventions en intérieur à faibles émissions et réduisent la main-d'œuvre sur site.

Principales utilisations

• Pose de murs-rideaux et panneaux vitrés avec systèmes de manutention sous vide
• Levages intérieurs, souterrains ou en espaces restreints où les dégagements et charges au sol limitent les grues conventionnelles
• Travaux sur structures métalliques et toitures nécessitant faible poids machine et transport compact
• Maintenance municipale, aéroportuaire et interventions en zones publiques à fort trafic piétonnier, nécessitant déploiement rapide et faible empreinte

Modèles disponibles

• YG-3 — 3 t
• YG-5 — 5 t
• YG-8 — 8 t

Configurations et options

• Systèmes de puissance : double motorisation standard (diesel + électrique) ; options moteurs/connections locales selon tension/fréquence
• Accessoires : flèches auxiliaires (env. 2–5 m) et nacelles de travail (1,35 m ou 1,8 m)
• Sécurité & commandes : limiteurs de couple avec affichage LCD, alarmes anti-basculement, arrêt d'urgence, surveillance intelligente charge/rayon et télécommande
• Modes d'opération : fonctionnement manuel et déplacement manuel standard ; télécommande et cabine opérateur disponibles sur modèles supérieurs

Expédition et emballage
Les unités 3 t sont fréquemment en stock et facilement containerisables : environ 5–6 YG-3 remorqués/cratés par 40HQ ; les modèles 5 t et supérieurs prennent plus de place par container.

Production et délai
Les modèles standard 3 t sont souvent prêts pour expédition immédiate. Les unités 5 t, 8 t et les versions peintes ou configurées demandent généralement un court délai de production (ex. 5–7 jours pour certaines variantes non stockées).

Résumé des paramètres

• YG-3 : Capacité 3 t ; Rayon de travail maxi 8,83 m × 0,15–0,2 t ; Hauteur de levage maxi 9,9 m × 0,7 t ; Vitesse treuil 0–8 m/min (4 câbles) ; Câble φ8 mm ×45 m ; Flèche 5 sections pentagonale ; Longueur flèche 3,1–9,2 m / 20 s ; Angle flèche 0°–78° / 13 s ; Rotation 0–360° / 60 s ; Traction hydraulique / 0–2,5 km/h ; Capacité pente (25°) 36% ; Transport 2950 × 980 × 1560 mm ; Poids ~2 700 kg
• YG-5 : Capacité 5 t ; Rayon maxi 14 m ×0,5 t ; Hauteur maxi 16,8 m ; Vitesse treuil 12 m/min ; Câble Φ11 mm ×80 m ; Flèche 5 sections ; Longueur flèche 12,3 m / 54 s ; Rotation 0–360° / 38 s ; Traction hydraulique / 0–2,5 km/h ; Transport 5000 × 1500 × 1900 mm ; Poids ~6 200 kg
• YG-8 : Capacité 8 t ; Rayon maxi 16,5 m ; Hauteur maxi 18 m ; Vitesse treuil 12 m/min ; Câble Φ11 mm ×80 m ; Flèche 5 sections ; Longueur flèche 12,3 m / 54 s ; Rotation 0–360° / 38 s ; Traction hydraulique / 0–2,5 km/h ; Transport 5000 × 1600 × 2180 mm ; Poids ~7 200 kg

Cas réel
Un modèle 3 t double motorisation a résolu un levage intérieur avec passages d'environ 1,1 m et charges au sol limitées. L'alimentation électrique a permis des levages sans émissions, la télécommande a réduit la main-d'œuvre et la flèche auxiliaire a accéléré la pose par rapport à l'utilisation d'une grue plus grande. Le cas montre également l'efficacité de containerisation des unités 3 t.

FAQ

• Dimensions de caisse & capacité container : poids brut d'un YG-3 craté ≈ 3 200 kg ; un 40HQ peut contenir approximativement 5–6 unités YG-3 ou ~2 unités YG-5 (à titre indicatif)
• Systèmes de sécurité : arrêt d'urgence, alertes anti-basculement, limiteurs de couple avec affichage rayon/charge et alarmes pression d'outrigger
• Délai de production : modèles 3 t standard souvent en stock ; variantes 5–8 t et personnalisations demandent généralement plusieurs jours

Caractéristiques techniques

• Modèles : YG-3, YG-5, YG-8
• Capacités de levage : 3 t / 5 t / 8 t
• Rayon de travail maxi : jusqu'à 16,5 m (selon modèle)
• Hauteur de levage maxi (au-dessus du sol) : jusqu'à 18 m
• Flèche : télescopique 5 sections, structure pentagonale
• Vitesses treuil : 0–8 m/min (YG-3) ; 12 m/min (YG-5 & YG-8)
• Câble : φ8 mm ×45 m (YG-3) ; Φ11 mm ×80 m (YG-5 & YG-8)
• Rotation : 0–360° continue
• Traction : moteurs hydrauliques ; vitesse 0–2,5 km/h
• Capacité pente : (25°) 36%
• Opération : manuel standard ; télécommande et cabine opérateur en option
• Alimentation : double motorisation (diesel + électrique) standard ; options selon région
