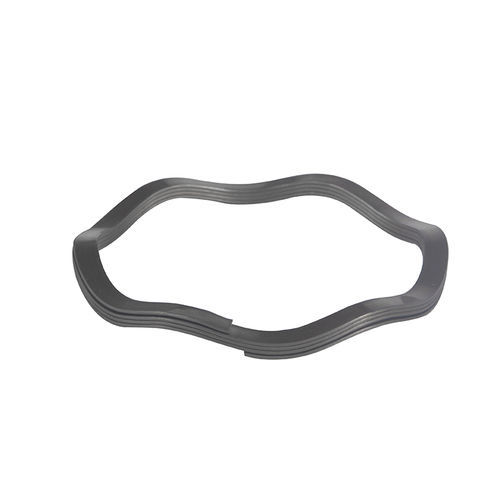

Ressort de compression

onduléà fil platen inox

Résumé

• Acier Carbone - fabricant de ressorts ondulés imbriqués (ex. 17-7PH / SUS631).

Description

• Le ressort ondulé imbriqué en acier au carbone est pré-empilé en parallèle à partir d'un filament continu de fil plat.
• Il supprime la nécessité d'empiler des ressorts individuels pour obtenir des charges plus élevées.
• La raideur du ressort augmente proportionnellement au nombre de tours.
• Ces ressorts peuvent exercer des forces importantes tout en conservant la précision d'un ressort ondulé à grain circulaire.
• Ils remplacent souvent les ressorts Belleville lorsque l'on recherche une force élevée mais précise.

Fonctionnement et classification

• Ressorts ondulés à un tour (type fermé monocouche en "O" et type ouvert monocouche en "C").
• Ressorts ondulés multi-tours.
• Ressorts ondulés imbriqués (multi-tours traités par un processus d'enroulement continu spécial).

Applications générales

• Utilisation répandue dans la fabrication de machines, l'automobile, la pétrochimie, l'énergie électrique et d'autres secteurs demandant des éléments élastiques compacts et précis.
• Exemples d'utilisations spécifiques : moteur, compresseur principal, vannes (fluide, eau, air), embrayage automobile, frein, connecteur électrique, précharge de roulement, dispositif de compensation, joint d'arbre, joint mécanique.

Spécification:
Nom du produit: Acier au carbone à ressort ondulé imbriqué
Diamètre extérieur: 5mm-1000mm
Nombre de tours: selon la demande du client
Nombre de vagues: selon la demande du client
Hauteur libre (Réf.): selon la demande du client
Charge: selon la demande du client
Sens de rotation: rotation à droite
Matériaux: acier inoxydable (304H / 316 / 316L / 631 / 17-7PH), alliage Monel, Inconel X-750 (et autres sur demande)
Métiers de transformation: achat matériau → producteur → contrôle initial
Étapes de traitement: conception → dessin → fil plat → usinage CNC → traitement thermique → traitement de surface → finition → inspection qualité → emballage
Emballage: emballage intérieur en sac plastique; emballage extérieur en carton; autres options: palettes en bois ou en plastique selon demande
Domaines d'application: aérospatial, automobile, médical, tout-terrain, pétrole et gaz, énergie éolienne, grand public

Caractéristiques / spécifications techniques

• Produit: ressort ondulé imbriqué en acier au carbone (nested wave spring).
• Plage de diamètre extérieur: 5 mm à 1000 mm.
• Nombre de tours: configurable selon spécification client.
• Nombre de vagues: configurable selon spécification client.
• Hauteur libre et charge: sur demande client (personnalisable).
• Sens de fabrication: rotation à droite (standard indiqué).
• Matériaux disponibles: inox (304H, 316, 316L, 631, 17-7PH), Monel, Inconel X-750, autres alliages sur demande.
• Processus: coiling, traitement thermique, nettoyage et traitement de surface, inspection finale et emballage.
• Applications typiques: composants moteurs et compresseurs, vannes, embrayages, freins, joints mécaniques, dispositifs de précharge de roulement.
• Options d'emballage: sacs plastiques, cartons, palettes (bois/plastique) selon demande.
