Ressort de compression
à fil platen acier inoxpour moteur

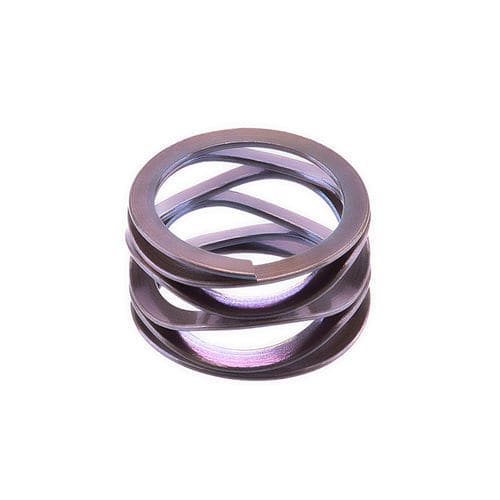

Ressort de compression - Zhejiang Lisheng Spring Co., Ltd. - à fil plat / en acier inox / pour moteur
Ressort de compression - Zhejiang Lisheng Spring Co., Ltd. - à fil plat / en acier inox / pour moteur
Ressort de compression - Zhejiang Lisheng Spring Co., Ltd. - à fil plat / en acier inox / pour moteur - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Zhejiang Lisheng Spring Co., Ltd.

Caractéristiques

Fonction
de compression
Type
à fil plat
Matériau
en acier inox
Applications
pour engin, pour automobile, pour constructions, de puissance, pour l'industrie pétrolière et gazière, pour applications médicales, pour moteur, pour pompe, pour roulement, pour vanne
Norme
ISO
Diamètre extérieur

Max: 60 mm
(2,4 in)

Min: 5 mm
(0,2 in)

Diamètre intérieur

Max: 58 mm
(2,28 in)

Min: 4,78 mm
(0,19 in)

Force

Max: 500 N

Min: 100 N

Description

Résumé produit
Ressorts ondulés multi-tours ID80mm, hauteur libre 300mm, 3,5 ondes, 50 tours, 17-7ph personnalisé

Description
  • Les ressorts ondulés multi-tours avec cale d'extrémité INCONEL X-750, aussi appelés ressorts ondulés enroulés ou scrowave, sont fabriqués à partir de ruban plat pré-durci formé par enroulement sur le bord pour créer des vagues produisant un effet ressort.
  • Conçus pour les applications nécessitant des spécifications de déviation de charge serrées et lorsque l'espace axial est critique.
  • Capacités de fabrication : épaisseur du ressort de 0,15 mm à 0,7 mm (0,006 pouce à 0,0276 pouce). Diamètre extérieur typique : 12 mm à 60 mm (0,472 pouce à 2,36 pouce).

Fonctions principales
  • Contrôler le mouvement des machines (ex. ressorts de soupapes, ressorts de commande dans les embrayages).
  • Absorber les vibrations et l'énergie d'impact (ex. ressorts tampons, ressorts d'accouplement).
  • Stocker et restituer de l'énergie (ex. ressorts d'horloge, ressorts d'armes à feu).
  • Servir d'élément de mesure de force (ex. ressorts dans balances à ressort) ; la relation charge-déformation définit la raideur du ressort.

Propriétés et avantages de l'alliage INCONEL X-750
  • Bonne résistance à la corrosion et à l'oxydation jusqu'à environ 980 °C.
  • Résistance mécanique élevée à des températures inférieures à 800 °C et bonne résistance à la relaxation à des températures inférieures à 540 °C.
  • Bonne aptitude au formage et à la soudure ; adapté à la fabrication de ressorts plats et hélicoïdaux nécessitant une résistance élevée et une faible relaxation (applications aéronautiques, turbines, etc.).
  • Formes disponibles : tôle, bande, barre, pièces forgées, anneau, fil et tube.
  • Avantages généraux : haute résistance et robustesse (résistance à l'usure), résistance à la corrosion et bonne tenue aux températures élevées.

Informations produit et service
  • Possibilité de personnalisation selon plans ou échantillons fournis (fabrication sur mesure).
  • Échantillons généralement disponibles sous 7 jours; expédition rapide typique sous 7 jours selon disponibilité des outillages et production.
  • Expérience industrielle de production de ressorts ondulés depuis 2009.

Caractéristiques / spécifications techniques
  • Modèle commercial : Multi Turn Wave Springs with Shim End INCONEL X-750
  • Matériaux : INCONEL X-750 (cales d'extrémité), variantes mentionnées (ex. 17-7PH, acier inoxydable, cuivre béryllium selon références produit)
  • Diamètre intérieur / extérieur ciblé : exemple ID 80 mm (exemple donné dans description), diamètre extérieur fabriquable 12 mm à 60 mm
  • Hauteur libre (exemple) : 300 mm
  • Nombre d'ondes : 3,5 ondes (exemple)
  • Nombre de tours : 50 tours (exemple)
  • Épaisseur du ruban : 0,15 mm à 0,7 mm
  • Températures d'utilisation : propriétés stables pour INCONEL X-750 jusqu'à environ 800 °C (résistance) et jusqu'à 980 °C (résistance à l'oxydation)
  • Applications typiques : contrôle de mouvement, absorption de vibrations/impacts, stockage d'énergie, mesures de force
