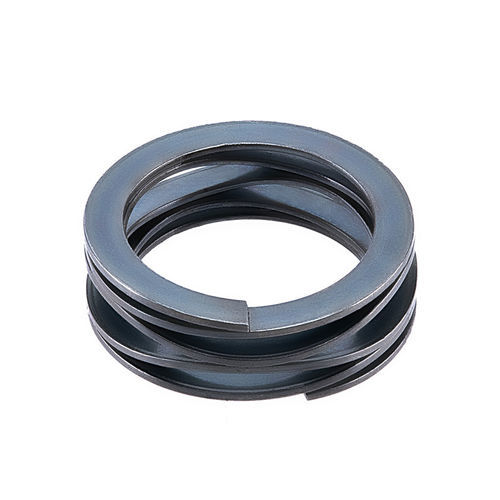

Ressort de compression LM28 series

enrouléonduléà fil plat

Ressorts multi-ondes / Ressorts de compression ondulés avec extrémité de cale

Description:

• Un ressort ondulé, également appelé ressort ondulé enroulé ou ressort scrowave, est un ressort formé à partir de bande plate pré-durée par un procédé d'enroulement sur le bord auquel des ondulations sont ajoutées pour obtenir un effet ressort.
• Les ressorts ondulés multitours avec extrémité de cale sont destinés aux applications nécessitant des spécifications de déviation de charge strictes et lorsque l'espace axial est critique.

Fonction principale :
La fonction principale de ces ressorts est d'appliquer une force après le serrage de l'écrou afin d'augmenter la force de friction entre l'écrou et le boulon, empêchant ainsi le desserrage dû aux vibrations et apportant une mesure de protection mécanique.

Matériau et traitement :
Les ressorts présentés sont fabriqués en acier à ressort 65MN, avec traitement thermique pour obtenir une dureté de l'ordre de HRC44-51 et des traitements de surface appropriés.

Conditions influençant la durée de vie :

• Défauts ou problèmes qualité lors du processus de fabrication (y compris traitements de renforcement insuffisants ou matériaux défectueux) entraînant une fatigue élastique prématurée et rupture.
• Conditions environnementales défavorables (températures de fonctionnement élevées dépassant les limites d'élasticité) pouvant provoquer des défaillances.

Applications typiques :

• Instruments de précision : micromètres, comparateurs à cadran, équipements de test — fournissent une force précise et constante.
• Aérospatiale et défense : actionneurs, vannes et autres composants nécessitant une force fiable et constante.
• Dispositifs médicaux : instruments chirurgicaux, dispositifs implantables et équipements de diagnostic nécessitant une force précise et constante.
• Électronique grand public : téléphones portables, ordinateurs portables et autres appareils où l'espace est restreint.
• Machines et équipements industriels : pompes, moteurs et composants nécessitant une force fiable et compacte.

Caractéristiques :

• Force élevée dans une conception compacte — adapté aux contraintes d'espace.
• Sortie de force constante — idéal pour les applications demandant un contrôle précis de la force.
• Durabilité — matériaux et procédés de qualité pour une bonne longévité.
• Extrémité de cale — permet un contrôle précis de la hauteur et de la charge installée.
• Polyvalence — utilisable dans de nombreux secteurs (médical, aérospatial, électronique, industriel).
• Profil bas — conception adaptée aux espaces limités.

Spécification (tableau) :
En-têtes : Numéro de pièce | Diamètre d'alésage (mm) | Diamètre arbre (mm) | Charge (N) | Hauteur de travail (mm) | Hauteur libre (mm) | Vagues | Tours | Épaisseur (mm) | Paroi radiale (mm) | Taux du ressort (N/mm)

LM28-H1 | 28 | 22 | 130 | 4.57 | 7.24 | 3.5 | 3 | 0.46 | 2.39 | 48.69
LM28-L1 | 28 | 22 | 50 | 3.76 | 7.24 | 3.5 | 3 | 0.3 | 2.39 | 14.37
LM28-M1 | 28 | 22 | 80 | 4.39 | 7.24 | 3.5 | 3 | 0.38 | 2.39 | 28.07
LM28-H2 | 28 | 22 | 130 | 6.07 | 9.65 | 3.5 | 4 | 0.46 | 2.39 | 36.31
LM28-L2 | 28 | 22 | 50 | 5.00 | 9.65 | 3.5 | 4 | 0.3 | 2.39 | 10.75
LM28-M2 | 28 | 22 | 80 | 5.84 | 9.65 | 3.5 | 4 | 0.38 | 2.39 | 21.00
LM28-H3 | 28 | 22 | 130 | 7.59 | 12.07 | 3.5 | 5 | 0.46 | 2.39 | 29.02
LM28-L3 | 28 | 22 | 50 | 6.27 | 12.07 | 3.5 | 5 | 0.3 | 2.39 | 8.62
LM28-M3 | 28 | 22 | 80 | 7.32 | 12.07 | 3.5 | 5 | 0.38 | 2.39 | 16.84
LM28-H4 | 28 | 22 | 130 | 9.12 | 14.48 | 3.5 | 6 | 0.46 | 2.39 | 24.25
LM28-L4 | 28 | 22 | 50 | 7.52 | 14.48 | 3.5 | 6 | 0.3 | 2.39 | 7.18
LM28-M4 | 28 | 22 | 80 | 8.79 | 14.48 | 3.5 | 6 | 0.38 | 2.39 | 14.06
LM28-H5 | 28 | 22 | 130 | 10.64 | 16.89 | 3.5 | 7 | 0.46 | 2.39 | 20.80
LM28-L5 | 28 | 22 | 50 | 8.79 | 16.89 | 3.5 | 7 | 0.3 | 2.39 | 6.17
LM28-M5 | 28 | 22 | 80 | 10.24 | 16.89 | 3.5 | 7 | (non spéc.) | (non spéc.) | (non spéc.)

Caractéristiques / spécifications techniques :

• Matériau principal : acier ressort 65MN.
• Dureté après traitement thermique : environ HRC 44–51.
• Domaines d'application : précision, aérospatial, médical, électronique, machines industrielles.
• Série / préfixe produit présenté dans le tableau : LM28 (plusieurs variantes LM28-H1, LM28-L1, LM28-M1, etc.).
• Unités clés du tableau : diamètres en mm, charge en N, taux en N/mm.
