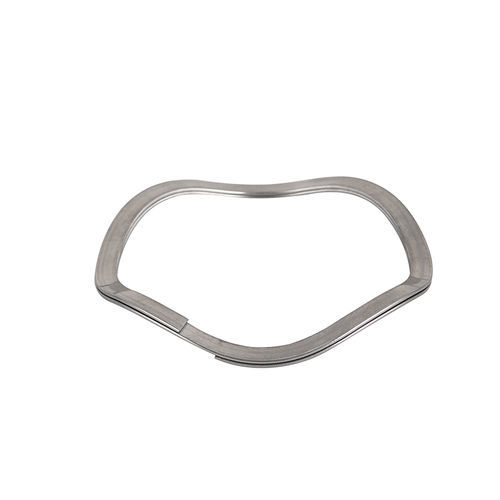

Ressort de compression NSSB series

enrouléonduléà fil plat

Présentation

• Ressorts ondulés imbriqués sont pré-empilés en parallèle à partir d'un filament continu de fil plat.
• La nécessité d'empiler des ressorts individuels pour des charges plus élevées n'est plus nécessaire.
• Les ressorts imbriqués entraînent une raideur de ressort qui augmente proportionnellement au nombre de tours.
• Ils peuvent exercer des forces énormes, tout en conservant la précision d'un ressort ondulé à grain circulaire.
• Dans de nombreuses applications, les ressorts ondulés imbriqués remplacent les ressorts Belleville, en particulier dans les cas où une force élevée mais précise est nécessaire.

Informations complémentaires (anglais présent sur la page)
Heavy-coil wave springs are also called nested wave springs and stacked wave springs. This kind of spring changes with the number of waves and layers, and the stiffness also changes. It is mainly used for small installation space, which requires a certain stroke and requires it can provide larger load conditions, and in some occasions, it is gradually replacing disc springs and is widely used in various industries. GJP is a professional fournisseur de ressorts ondulés imbriqués. We can design and select models according to your requirements, or provide samples and drawings for processing and customization.

Avantages et applications
Nested wave springs have multiple turns, coiled in parallel to generate more force. Wave springs of this type are designed to produce very high spring forces compared to standard single coil springs. Nested springs are primarily used in the automotive, oil and gas, and connector industries. They can be found in a variety of applications, such as seals and valves, and can be used to preload bearings. Nested wave springs are available when your application requires more force. The nested wave spring force increases proportionally to the number of turns of the coil. Compressing a wave spring creates bending or tensile stress, which limits the amount of force the spring can produce without failing or permanently deforming. It is recommended that the calculated working stress be less than the minimum tensile strength of the matériel dans les applications statiques et moins de 80% de la résistance minimale à la traction dans les applications dynamiques. Les ressorts à simple spire empilés permettent de supporter des charges plus élevées tout en répartissant la contrainte de manière uniforme sur la pièce. Un ressort emboîté permet d'obtenir la charge requise sans empiler plusieurs pièces.

Autres avantages
Lors de l'utilisation de la manipulation automatique lors de l'assemblage, les ressorts ondulés imbriqués sont recommandés car ils n'ont pas d'extrémités flottantes et les bobines sont bien serrées, empêchant l'enchevêtrement. La configuration multi-tours imbriquée garantit que plusieurs couches restent alignées pour un chargement constant. La conception du ressort ondulé est également solide, ce qui le rend idéal pour une installation facile.

Spécification (table)
Numéro de pièce | Diamètre d'alésage (mm) | Arbre Lears Diamètre (mm) | Charger (N) | Hauteur de travail (mm) | Hauteur libre (mm) | Vagues | Se tourne | Épaisseur (mm) | Paroi radiale (mm) | Taux du printemps (N/MM)
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.7 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.5 | 231.4 | 2.44 | 3.71 | 4 | 2 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 2 | 0.46 | |

Caractéristiques / spécifications techniques

• Matériaux: Carbone / acier inoxydable / 17-7PH (SUS631)
• Construction: ressort pré-empilé en parallèle à partir d'un fil plat continu
• Fonction: offre une grande force dans un petit espace d'installation; raideur augmente avec le nombre de tours/couches
• Remplacement fréquent des ressorts Belleville lorsque la précision et une force élevée sont nécessaires
• Applications typiques: automobile, pétrole & gaz, connecteurs, étanchéités, vannes, précharge de roulements
• Recommandation de contrainte: stress de travail calculé inférieur à la résistance minimale à la traction pour applications statiques; inférieur à 80% de la résistance minimale à la traction pour applications dynamiques
• Disponibilités de modèles (exemples): NSSB-0063-L3, NSSB-0075-L2/L3, NSSB-0087-L2/L3, NSSB-0095-L2/L3, NSSB-0102-L2/L3, NSSB-0110-L2/L3, NSSB-0118-L2
