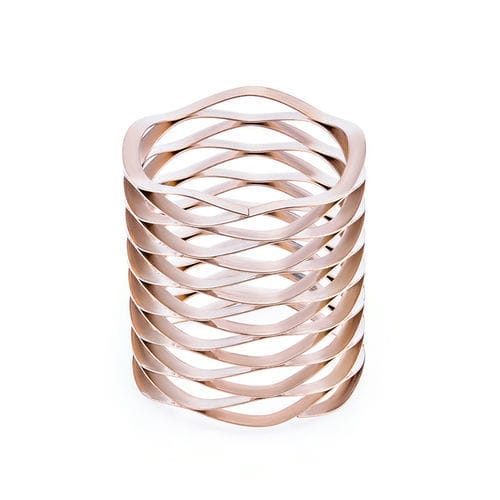

Ressort de compression LM45 series

enrouléonduléà fil plat

Résumé
Les ressorts ondulés multitours (également appelés ressorts ondulés enroulés ou scrowave) sont enroulés à partir de bandes de ressort à lames (fil plat) au moyen d'un procédé d'enroulement sur le bord. Des vagues sont ajoutées pendant le processus pour créer un effet de ressort. Ils offrent des déplacements supérieurs aux ressorts en fil rond et occupent moins d'espace axial, ce qui permet des gains de poids et d'encombrement pour des applications de précision.

Description détaillée
Les ressorts ondulés multitours Lispring (ressorts de compression à fil plat) permettent d'économiser de l'espace par rapport aux ressorts hélicoïdaux conventionnels et conviennent particulièrement aux applications où le poids et l'espace d'installation sont limités. Ils peuvent réduire l'espace d'installation jusqu'à environ 50% et le poids du ressort jusqu'à 70% pour une même force de ressort. Les versions enroulées sur plusieurs tours ne sont pas de simples superpositions : elles sont formées par un enroulement continu spécial.

Principaux avantages

• Permettent d'économiser l'espace axial et de réduire le volume global de l'équipement.
• Adaptés aux grandes courses avec charges faibles à moyennes.
• Possibilité d'adapter la force en modifiant l'épaisseur et la largeur de la bande ou en superposant plusieurs couches.
• Offrent une constante de ressort précise et une large plage de valeurs de force selon la déflexion.
• Conviennent pour des applications exigeantes en espace axial ou radial : aérospatiale, machines de précision, joints hydrauliques, soupapes, embrayages, pompes à pistons axiaux, etc.

Matériaux disponibles

• Acier inoxydable (ex. 17-7PH) — bonne résistance à la corrosion, durabilité, performance à haute contrainte.
• Inconel — alliage nickel-chrome résistant à la corrosion et aux hautes températures.
• Titane — métal léger, résistant et anticorrosion, utilisé en aéronautique et médical.
• Bronze phosphoreux — alliage cuivre-étain adapté pour propriétés ressort et résistance à la corrosion.
• Béryllium-cuivre (BeCu) — alliage cuivreux aux bonnes propriétés ressort et résistance à la corrosion.

Durée de vie
La durée de vie dépend principalement de l'amplitude de compression et des contraintes du matériau. À hauteur de travail minimale, la durée de vie normale est d'environ 10 000 cycles. En réduisant la compression effective (par exemple de plus de 50%), la durée de vie théorique peut atteindre 1 000 000 de cycles.

Prévention de la corrosion

• Peinture (pulvérisation, trempage) pour grandes et moyennes pièces ; méthodes évoluées comme la pulvérisation électrostatique.
• Traitement d'oxydation (bleu/noir) pour protection basique dans des milieux peu corrosifs.
• Galvanoplastie pour une couche protectrice uniforme et résistante.

Spécifications (extrait du tableau)
Numéro de pièce | Diamètre d'alésage (mm) | Diamètre arbre (mm) | Charge (N) | Hauteur de travail (mm) | Hauteur libre (mm) | Vagues | Tours | Épaisseur (mm) | Paroi radiale (mm) | Taux du printemps (N/mm)
LM45-H1 | 45 | 35 | 400 | 6.43 | 9.91 | 4.5 | 3 | 0.61 | 3.76 | 114.94
LM45-L1 | 45 | 35 | 110 | 3.38 | 9.91 | 3.5 | 3 | 0.46 | 3.63 | 16.85
LM45-M1 | 45 | 35 | 225 | 5.33 | 9.91 | 4.5 | 3 | 0.46 | 3.63 | 49.13
LM45-H2 | 45 | 35 | 400 | 8.38 | 13.21 | 4.5 | 4 | 0.61 | 3.76 | 82.82
LM45-L2 | 45 | 35 | 110 | 4.52 | 13.21 | 3.5 | 4 | 0.46 | 3.63 | 12.66
LM45-M2 | 45 | 35 | 225 | 6.99 | 13.21 | 4.5 | 4 | 0.46 | 3.63 | 36.17
LM45-H3 | 45 | 35 | 400 | 11.2 | 16.51 | 4.5 | 5 | 0.61 | 3.76 | 75.33
LM45-L3 | 45 | 35 | 110 | 5.64 | 16.51 | 3.5 | 5 | 0.46 | 3.63 | 10.12
LM45-M3 | 45 | 35 | 225 | 9.14 | 16.51 | 4.5 | 5 | 0.46 | 3.63 | 30.53
LM45-H4 | 45 | 35 | 400 | 12.95 | 19.81 | 4.5 | 6 | 0.61 | 3.76 | 58.31
LM45-L4 | 45 | 35 | 110 | 6.76 | 19.81 | 3.5 | 6 | 0.46 | 3.63 | 8.43
LM45-M4 | 45 | 35 | 225 | 10.8 | 19.81 | 4.5 | 6 | 0.46 | 3.63 | 24.97
LM45-H5 | 45 | 35 | 400 | 15.37 | 23.11 | 4.5 | 7 | 0.61 | 3.76 | 51.68
LM45-L5 | 45 | 35 | 110 | 7.9 | 23.11 | 3.5 | 7 | 0.46 | 3.63 | 7.23
LM45-M5 | 45 | 35 | 225 | 12.7 | 23.11 | 4.5 | 7 | 0.46 | 3.63 | (valeur non fournie)

Caractéristiques / spécifications techniques

• Fabricant / marque : Lisheng Spring.
• Matériau standard présenté : acier inoxydable 17-7PH (haute résistance à la traction et à la fatigue).
• Température d'utilisation : jusqu'à environ 200°C (selon matériau).
• Finition : passivé (apparence brillante et résistance à la corrosion améliorée).
• Économies typiques : jusqu'à ~50% d'espace d'installation et ~70% de poids par rapport aux ressorts hélicoïdaux à fil rond pour une force équivalente.
• Durée de vie typique : ~10 000 cycles (hauteur de travail minimale); possibilité d'augmenter significativement avec réduction de la compression effective.
• Applications typiques : aérospatiale, machines de précision, joints hydrauliques, soupapes, embrayages, isolateurs de vibrations, pompes à pistons axiaux, entraînements, précharge de positionnement.
• UGS (référence interne) : a942aeaedde8.
