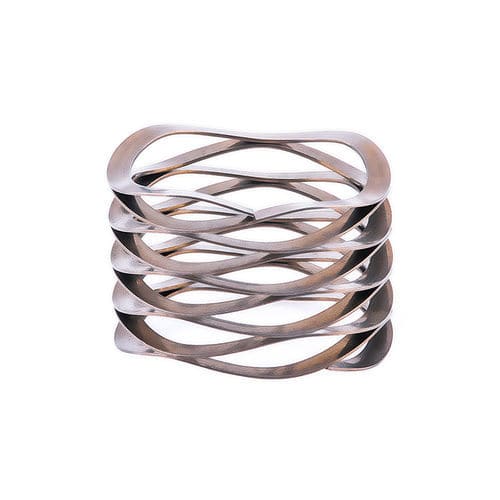

Ressort de compression

onduléà fil platen inox

Ressort ondulé en fil carré d'acier inoxydable de haute précision sur mesure

Description:

• Les ressorts ondulés multitours en fil carré sont formés par un fil plat et présentent des pointes ondulées qui maintiennent leur configuration. Ils servent de dispositifs de support de charge et compensent les variations dimensionnelles dans les assemblages.
• Les ressorts ondulés à fil carré ou les ressorts de compression à ondes multiples offrent des déflexions supérieures aux ressorts à fil rond et occupent moins d'espace axial.
• Les ressorts ondulés Lispring (Flat Wire Compression Springs) permettent d'économiser de l'espace lorsqu'ils remplacent des ressorts hélicoïdaux.

Le ressort ondulé en fil carré supporte d'énormes charges dans un petit espace. Par rapport à d'autres types de ressorts, l'énergie de déformation par unité de volume du ressort ondulé à fil carré est plus élevée. Il présente une bonne capacité d'amortissement et d'absorption des chocs; en combinaison superposée, en raison de la résistance au frottement entre surfaces, l'effet d'absorption des chocs et de dissipation d'énergie est augmenté.
Le ressort ondulatoire à fil carré présente des caractéristiques de rigidité variables. En modifiant le rapport entre la hauteur du cône tronqué intérieur et l'épaisseur du disque, il est possible d'obtenir différentes courbes caractéristiques (linéaires, croissantes, décroissantes ou combinaisons). Des caractéristiques variables peuvent aussi être obtenues en combinant des disques de différentes épaisseurs ou en empilant des disques avec différents nombres de feuilles.
Le ressort ondulé à fil carré peut obtenir différentes capacités de charge et courbes caractéristiques en changeant le nombre de disques ou la combinaison de disques. Ainsi, les disques de chaque taille peuvent être adaptés à une large gamme d'utilisations, facilitant la gestion des pièces de rechange.
Les ressorts combinés sont soumis à des charges très élevées; la taille de chaque disque restant relativement petite facilite la fabrication et le traitement thermique. Si certains disques sont endommagés, ils peuvent être remplacés individuellement, ce qui simplifie la maintenance. Un ressort ondulé en fil carré bien conçu et fabriqué offre une longue durée de vie. Étant annulaire, la force est concentrée de manière concentrique.
Le fil carré en acier inoxydable 631 (17-7PH) est un acier inoxydable semi-austénitique à durcissement par précipitation largement utilisé dans les domaines mécanique et médical. Il présente une bonne résistance à la corrosion, une ténacité élevée et une grande résistance à la fatigue. Il est utilisable dans une plage de températures de -40 °C à 380 °C et est souvent employé comme acier à ressort résistant à la chaleur.

Caractéristiques du ressort ondulé à fil carré

• Conception en fil carré : section transversale carrée offrant un taux et une capacité de charge supérieurs aux fils ronds.
• Forme ondulée : le fil est enroulé en forme de vague, fournissant l'effet ressort et la force de compression.
• Peu encombrant : conception compacte nécessitant moins d'espace axial que les ressorts hélicoïdaux traditionnels.
• Léger : conception et géométrie favorisant une manipulation aisée.
• Densité de force élevée : capacité à supporter des charges élevées dans un petit volume.
• Hauteur axiale réduite : adapté aux applications à espace limité.
• Durable : fabriqué en matériaux haute résistance avec bonne résistance à la corrosion.

Spécification:
Nom du produit: 17-7PH (631) Ressorts de compression multi-ondes en acier inoxydable - Ressort ondulé
Longueur: 57,15 mm
Non-standards: OEM disponible si vous fournissez un dessin ou un échantillon.
Diamètre extérieur du ressort: 60 mm
Diamètre intérieur du ressort: 50 mm
Forme: Rond
Échantillon: Gratuit (s'il y a des produits prêts à l'emploi)
Faire demi-tour: Rotation gauche / Rotation droite
Matériaux: Inox / 304H / 316 / 316L / 631 / 65Mn; 20# Alloy / 17-7PH / Monel Alloy / Inconel X-750
Métier de transformation: 1. Matières achetées - production - première étape; 2. Essai - conditionnement - inspection - traitement thermique; 3. Traitement - nettoyage - traitement de surface; 4. Traitement final; 5. Essais - emballage - expédition
Application: Aérospatiale, automobile, pétrole, équipement médical, énergie éolienne, machines de construction, électronique grand public et autres produits industriels (garnitures mécaniques, connecteurs électriques, précharge des roulements).
Emballage: 1. emballage intérieur : sac en plastique; 2. emballage extérieur : boîte en carton; 3. autres emballages : palettes en bois ou en plastique, selon la demande.

Caractéristiques / spécifications techniques

• Type de ressort: Ressort ondulé multi-tours en fil carré
• Matériau principal référencé: 17-7PH (631) (acier inoxydable durcissable par précipitation)
• Plage de température d'utilisation approximative: -40 °C à 380 °C
• Performance: haute densité de force, bonne absorption des chocs, grande résistance à la fatigue
• Options: personnalisable (dimensions, matériau, nombre de disques, combinaisons empilées)
• Applications typiques: précharge de roulements, garnitures mécaniques, connecteurs électriques, équipements médicaux, aéronautique, automobile, énergie éolienne
• Disponibilité d'échantillons et d'OEM selon dessins ou échantillons fournis
