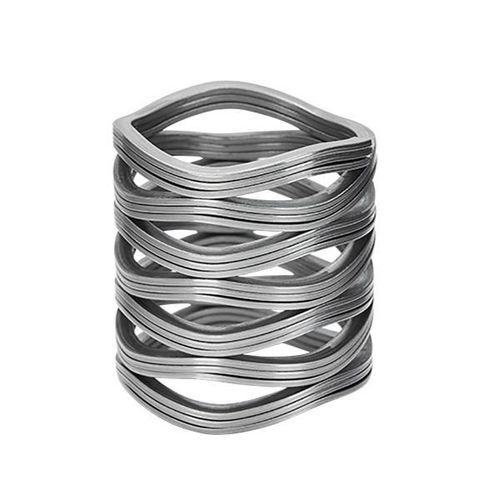

Rondelle ressort de compression

enrouléeonduléeà fil plat

Ressorts ondulés entrelacés Matériau ressorts à disques ondulés empilés

Description:

• An interlaced wave springs, also known as coiled wave spring or scrowave spring, is a spring made up of pre-hardened flat wire in a process called on-edge coiling (also known as edge-winding). During this process, waves are added to give it a spring effect.
• Des ressorts ondulés entrelacés doivent être utilisés pour toutes les applications nécessitant des spécifications de déviation de charge serrées où l'espace axial est critique.
• Capacités : épaisseur du ressort de 0,15 mm à 0,7 mm (0,006" à 0,0276").
• Diamètre extérieur du ressort : 12 mm à 60 mm (0,472" à 2,36").

Fonctionnement et composition :
Les ressorts ondulés entrelacés sont composés de deux ou trois ressorts ondulés d'épaisseur, d'amplitude et de fréquence similaires. Les ressorts sont enroulés ensemble de sorte qu'ils s'entrelacent et que les spires de chaque ressort soient alignées le long de la longueur du ressort entrelacé. Cet entrelacement augmente l'épaisseur effective de chaque spire pour fournir des charges plus élevées tout en conservant des caractéristiques de déformation similaires.

Propriétés et avantages :
Les ressorts ondulés entrelacés supportent des charges élevées dans un petit espace. Leur énergie de déformation par unité de volume est supérieure à celle de nombreux autres types de ressorts. Ils offrent une bonne capacité d'amortissement et d'absorption des chocs, en particulier en configuration superposée, en raison de la résistance au frottement des surfaces qui augmente l'absorption des chocs et la dissipation d'énergie.

Les ressorts entrelacés présentent des courbes de raideur variables : en modifiant le rapport entre la hauteur du tronc de cône intérieur et l'épaisseur du disque, on peut obtenir des comportements linéaires, croissants, décroissants ou des combinaisons de ceux-ci. Des caractéristiques de raideur variables peuvent aussi être obtenues en combinant des disques de différentes épaisseurs ou en empilant des disques avec des nombres de feuilles différents.

Applications :

• Applications nécessitant une contrainte d'espace axial et des tolérances de charge serrées.
• Utilisations industrielles et automobiles où absorption des chocs, amortissement et support de charge dans de petits volumes sont requis.

Caractéristiques des ressorts ondulés entrelacés :

1. Performances de réglage précises : la relation force-déplacement est très sensible.
2. Bonne souplesse : large plage de déformation.
3. Fabrication relativement aisée.
4. Structure compacte.
5. Taux d'énergie élevé (forte densité d'énergie).

Caractéristiques / spécifications techniques :

• UGS (référence interne) : 6e9553d5952b
• Catégorie : Ressorts ondulés multi-tours
• Marque : Lisheng Spring
• Épaisseur du ressort : 0,15 mm – 0,7 mm (0,006" – 0,0276")
• Diamètre extérieur : 12 mm – 60 mm (0,472" – 2,36")
• Construction : 2 à 3 ressorts ondulés entrelacés (épaisseur/amplitude/fréquence similaires)
• Performances : haute capacité de charge dans un petit espace, bonnes propriétés d'amortissement et absorption des chocs, possibilité d'obtenir diverses courbes de raideur en combinant les disques
