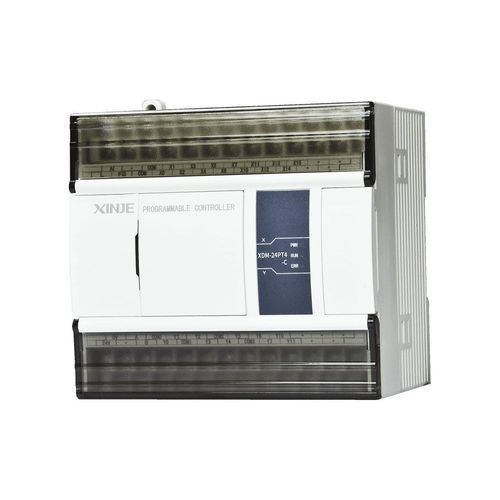

Contrôleur de mouvement PLC XDM series

2 axesRS-485USB

Présentation
En plus de toutes les fonctions d'un automate programmable standard (PLC), le contrôleur de mouvement standard série XDM offre une vitesse de traitement environ 15× supérieure à la série XC, des ressources internes étendues, une liaison deux axes, les interpolations linéaire et d'arc ainsi que la fonction de suivi. Il prend en charge une carte SD externe pour le stockage des données et peut être étendu via des modules d'extension droit/gauche et une carte BD d'extension.

Fonctions de base et configurations

• Capacité programme : 512 KB – 1,5 MB
• Temps d'exécution des instructions : 0,02 – 0,05 μs
• Nombre maximum de points E/S : jusqu'à 572
• Contrôle séquentiel des E/S pris en charge
• Téléchargement haute vitesse via USB (jusqu'à 12 Mbps)

Contrôle de mouvement

• Interpolation linéaire et interpolation d'arc
• Fonction de suivi (suivi de position)
• Liaison deux axes (mouvement synchronisé de deux axes)

Entrées/sorties haute vitesse

• Sorties d'impulsions : 4–10 canaux à 100 kHz
• Comptage haute vitesse : 4–10 canaux (phase simple max 80 kHz ; phase AB max 50 kHz)

Fonction de communication

• RS232
• RS485
• Bus de terrain X-NET

Caractéristiques techniques

• Série : contrôleur de mouvement standard série XDM
• Capacité programme : 512 KB – 1,5 MB
• Vitesse d'instruction : 0,02 – 0,05 μs
• Nombre maximum de points E/S : 572
• Contrôle séquentiel des E/S pris en charge
• Téléchargement USB haute vitesse (jusqu'à 12 Mbps)
• Mouvement : interpolation linéaire et d'arc, suivi, liaison deux axes
• Sorties d'impulsions haute vitesse : 4–10 canaux à 100 kHz
• Comptage haute vitesse : 4–10 canaux (phase simple max 80 kHz ; phase AB max 50 kHz)
• Communication : RS232, RS485, bus de terrain X-NET
• Extensible : prend en charge les modules d'extension droite/gauche et la carte BD d'extension
• Prise en charge d'une carte SD externe pour le stockage des données
