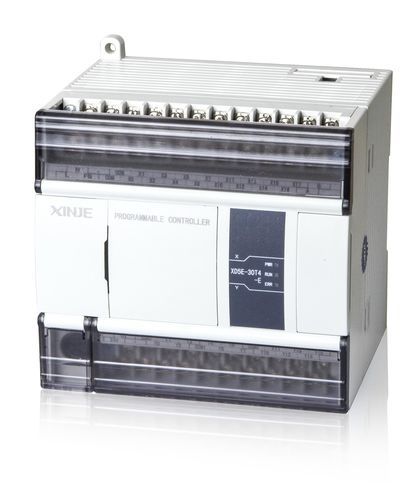

Automate programmable sur réseau Ethernet XD5E series

compactavec E/S intégréeavec cartes d'E/S extensible

Présentation
La série XD5E est un automate programmable Ethernet amélioré. Elle offre une vitesse de traitement plus élevée (environ 2 à 3 fois celle de la série XDM), des ressources internes accrues, des ports série RS232/RS485 et une communication Ethernet. La fonction carte SD n'est pas prise en charge. L'automate accepte des modules d'extension droite, la carte BD et les modules d'extension gauche ED pour l'extension du système.

Fonctionnalités clés et configurations

• Capacité programme : 1 Mo
• Temps d'exécution d'instruction de base : 0,01–0,03 μs
• Nombre maximal de points E/S : 572
• Contrôle séquentiel des E/S

Entrées et sorties haute vitesse

• 2–10 canaux de sorties impulsion 100 kHz
• 3–10 canaux de comptage haute vitesse (phase simple jusqu'à 80 kHz ; phase AB jusqu'à 50 kHz)

Interfaces de communication

• Port série RS232
• Port série RS485
• Connecteur RJ45
• Communication Ethernet
• Prise en charge du bus de terrain X-NET

Extension et compatibilité

• Vitesse de traitement plus élevée et ressources internes étendues par rapport à la série XDM
• Prend en charge les communications série et Ethernet pour des scénarios de connectivité variés
• Compatible avec les modules d'extension droite, la carte BD et les modules d'extension gauche ED pour l'extension du système

Spécifications techniques

• Série : XD5E
• Mémoire programme : 1 Mo
• Vitesse d'instruction : 0,01–0,03 μs
• Nombre maximal de points E/S : 572
• Canaux de sortie PWM/impulsion : 2–10 canaux à 100 kHz
• Comptage haute vitesse : 3–10 canaux (phase simple jusqu'à 80 kHz ; phase AB jusqu'à 50 kHz)
• Interfaces série prises en charge : RS232, RS485
• Ethernet : RJ45 pris en charge
• Bus de terrain : prise en charge X-NET
• Extension : prend en charge les modules d'extension droite, la carte BD et les modules d'extension gauche ED
