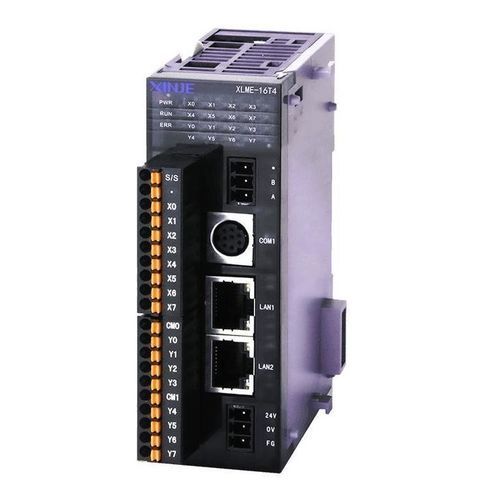

Automate programmable sur réseau Ethernet XLME series

au format carteavec E/S intégréeavec cartes d'E/S extensible

Aperçu
La série XLME est un contrôleur Ethernet dédié au mouvement, conçu pour l'automatisation industrielle nécessitant un traitement haute vitesse et des sorties d'impulsions multi-canaux. Il offre une exécution d'instructions plus rapide et des ressources internes accrues par rapport à la série XDM, et prend en charge des modules d'extension gauche/droite pour une montée en échelle des E/S et du contrôle de mouvement.

Principales caractéristiques

• Capacité programme : 1 MB
• Vitesse de traitement : instruction de base 0,01–0,03 µs (≈2–3× série XDM)
• Entrées/Sorties max : jusqu'à 576 points
• Contrôle séquentiel des E/S pris en charge
• Prise en charge des modules d'extension gauche et droite pour l'évolutivité

Contrôle de mouvement

• Interpolation linéaire et interpolation d'arc pour la coordination multi-axes
• Fonction de suivi (follow-up) pour applications de came et profil
• Jusqu'à 4–10 sorties d'impulsions à 100 kHz
• Comptage haute vitesse : 4–10 canaux (max 80 kHz monophasé ; max 50 kHz phase AB)

Communications

• Ports série RS232 et RS485
• 2 × ports RJ45 pour communication Ethernet
• Prise en charge des protocoles Ethernet et intégration fieldbus X-NET

Applications typiques

• Systèmes de mouvement multi-axes (packaging, indexation CNC, étiquetage)
• Lignes d'assemblage et de manutention automatisées nécessitant un timing d'impulsions précis
• Machines industrielles demandant E/S extensibles et connectivité fieldbus

Caractéristiques techniques

• Nom de la série : XLME series
• Capacité programme : 1 MB
• Vitesse de traitement : env. 2–3× série XDM (instruction de base 0,01–0,03 µs)
• Espace de ressources interne : 1M
• Entrées/Sorties max : 576 points
• Contrôle séquentiel des E/S pris en charge
• Fonctions de mouvement : interpolation linéaire, interpolation d'arc, fonction de suivi
• Sorties haute vitesse : 4–10 canaux 100 kHz
• Comptage haute vitesse : 4–10 canaux (max 80 kHz monophasé ; max 50 kHz phase AB)
• Ports de communication : RS232, RS485, 2 × RJ45
• Prend en charge la communication Ethernet et le fieldbus X-NET
• Prend en charge les modules d'extension gauche et droite
• Prend en charge jusqu'à 10 canaux de sortie d'impulsions
