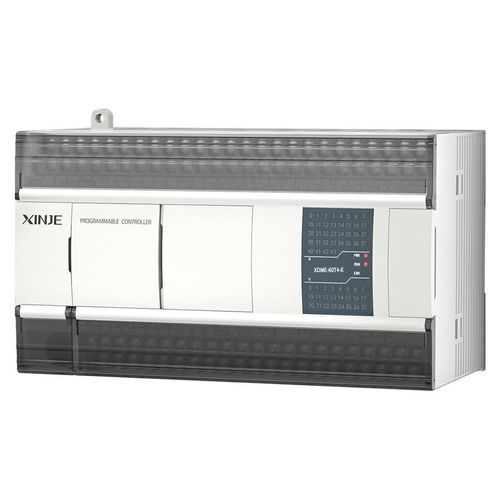

Automate programmable avec contrôleur de mouvement intégré XDME series

intégrésur réseau EthernetRS485

Aperçu
En plus de toutes les fonctions de la série XDM, la série XDME offre une vitesse de traitement 2–3× supérieure, un espace de ressources internes plus important et prend en charge le module d'extension droit, la carte BD et le module d'extension gauche ED.

Fonctions de base et configurations

• Capacité du programme : 1 Mo
• Temps d'exécution d'instruction de base : 0,01~0,03 µs
• Nombre maximal de points E/S : 572
• Contrôle séquentiel des E/S pris en charge

Contrôle de mouvement

• Interpolation linéaire et interpolation circulaire
• Fonction de suivi

Entrées/sorties haute vitesse

• Sorties d'impulsions : 4~10 canaux à 100 kHz
• Comptage haute vitesse : 4~10 canaux (phase simple jusqu'à 80 kHz, phase AB jusqu'à 50 kHz)

Fonction de communication

• RS232, RS485, RJ45
• Communication Ethernet
• Bus de terrain X-NET

Caractéristiques techniques

• Capacité du programme : 1 Mo
• Instruction de base : 0,01~0,03 µs
• Nombre maximal de points E/S : 572
• Contrôle séquentiel des E/S pris en charge
• Contrôle de mouvement : interpolation linéaire, interpolation circulaire, suivi
• Sorties d'impulsions haute vitesse : 4~10 canaux à 100 kHz
• Comptage haute vitesse : 4~10 canaux (phase simple jusqu'à 80 kHz, phase AB jusqu'à 50 kHz)
• Ports de communication : RS232, RS485, RJ45; prend en charge Ethernet et le bus de terrain X-NET
