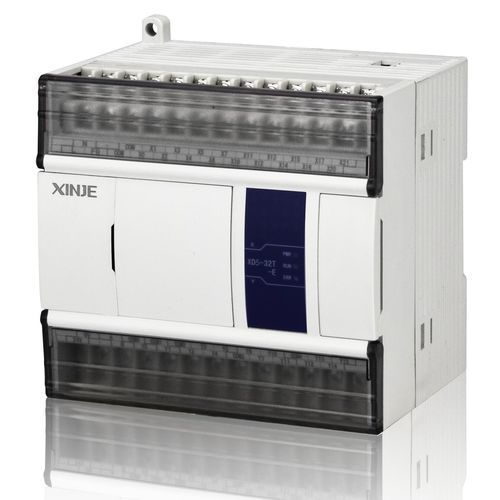

Automate programmable amélioré XD5 series

compactavec E/S intégréeavec cartes d'E/S extensible

Aperçu
La série XD5 est un automate programmable regroupant les fonctions PLC standard avec une vitesse de traitement accrue (environ 15× par rapport à la série XC), des ressources internes étendues et 2–10 canaux de sorties à impulsions haute vitesse. Il prend en charge les modules d'extension côté droit, les cartes d'extension BD (non prises en charge sur les modèles 16 points), les modules d'extension ED côté gauche ainsi que l'extension de stockage par carte SD (sauf modèles 16 points), couvrant divers besoins d'automatisation.

Fonctions de base et configurations

• Capacité programme : 512 KB
• Temps d'exécution instruction de base : 0,02–0,05 µs
• Nombre maximal d'E/S : 592 points
• Contrôle séquentiel des E/S pris en charge

Entrées/sorties haute vitesse

• 2–10 canaux de sorties à impulsions à 100 kHz
• 3–10 canaux de comptage haute vitesse (phase simple max 80 kHz, phase AB max 50 kHz)

Fonction de communication

• RS232
• RS485
• Bus de terrain X-NET
• Téléchargement USB haute vitesse (jusqu'à 12 Mbps)

Caractéristiques techniques

• Capacité programme : 512 KB
• Instruction de base : 0,02–0,05 µs
• Nombre maximal de points E/S : 592
• Contrôle séquentiel des E/S pris en charge
• Sorties à impulsions haute vitesse : 2–10 canaux à 100 kHz
• Comptage haute vitesse : 3–10 canaux (phase simple max 80 kHz, phase AB max 50 kHz)
• Ports de communication : RS232, RS485
• Bus de terrain : X-NET
• Téléchargement USB haute vitesse : jusqu'à 12 Mbps
• Vitesse de traitement : environ 15× plus rapide que la série XC
• Support d'extension : module d'extension droit, carte BD d'extension (non prise en charge sur modèles 16 points), module ED d'extension gauche
• Extension de stockage : prise en charge carte SD (sauf modèles 16 points)
