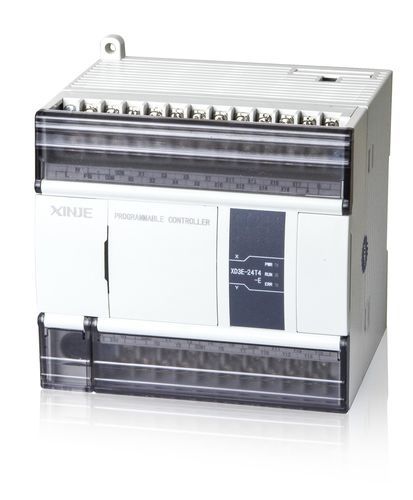

Automate programmable compact XD3 series

avec E/S intégréeavec cartes d'E/S extensiblesortie à impulsion

Aperçu du produit
La série XD3 d'automates standard offre des fonctions de contrôle complètes pour l'automatisation industrielle. En plus du traitement de programme et des données I/O, elle intègre des sorties d'impulsions, le comptage haute vitesse, la modulation de largeur d'impulsion (PWM) et la mesure de fréquence. L'automate prend en charge les modules d'extension gauche ED, les modules d'extension BD (modules 16 points non pris en charge) et les modules d'extension côté droit pour étendre les E/S et les fonctionnalités.

Points clés

• Fonctions de base et configurations : Capacité de programme 256KB ; Temps d'exécution d'instruction de base 0,02 ~ 0,05 µs ; E/S maximales 380 points ; Contrôle séquentiel des E/S.
• Entrées/sorties haute vitesse : 2~4 canaux de sorties d'impulsions jusqu'à 100 kHz (remarque : pour XD3-24T4/32T4 la fréquence maximale des sorties d'impulsion Y2 et Y3 est limitée à 20 kHz) ; 3 canaux de comptage haute vitesse (max 80K monophasé ; max 50K phase AB).
• Communication : RS232, RS485 ; Bus de terrain X-NET.
• USB : Téléchargement USB haute vitesse (jusqu'à 12 Mbps).

Fonctionnalités associées

• Prend en charge les modules d'extension gauche ED.
• Prend en charge les modules d'extension BD (remarque : les modules 16 points ne sont pas pris en charge).
• Prend en charge les modules d'extension côté droit pour étendre les E/S et les fonctions.

Caractéristiques techniques

• Série : XD3 series standard controller
• Capacité de programme : 256KB
• Temps d'exécution d'instruction de base : 0,02 ~ 0,05 µs
• Nombre maximal de points I/O : 380 points
• Mode de contrôle I/O : Contrôle séquentiel
• Sorties d'impulsions : 2~4 canaux jusqu'à 100 kHz (remarque : Y2 et Y3 pour XD3-24T4/32T4 limités à 20 kHz)
• Comptage haute vitesse : 3 canaux (max 80K monophasé ; max 50K phase AB)
• Ports de communication : RS232, RS485
• Bus de terrain : X-NET
• USB : Téléchargement haute vitesse jusqu'à 12 Mbps
• Extension : Extension gauche ED, extension BD (modules 16 points non pris en charge), modules d'extension côté droit
