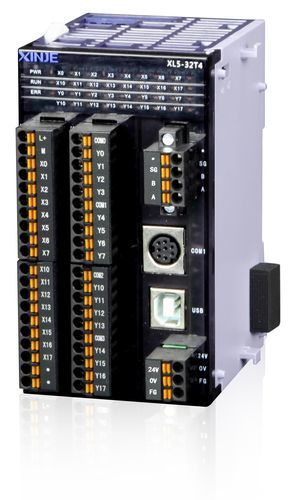

Automate programmable amélioré XL5 series

au format carteavec E/S intégréesortie à impulsion

Présentation
Design au format carte répondant aux besoins variés de l'automatisation industrielle. En complément des fonctions PLC standard, la série XL5 offre une exécution plus rapide (environ 15× la série XC), un espace de ressources internes étendu, des sorties impulsions haute vitesse et des options d'extension modulaires (module d'extension droit et module ED gauche).

Caractéristiques du produit

• Fonctions et configuration de base : Capacité programme 512 KB ; exécution instruction de base 0,02–0,05 μs ; E/S max 576 points ; contrôle séquentiel des E/S.
• Entrées/sorties haute vitesse : Sorties impulsions 2–10 canaux 100 kHz (selon modèle) ; comptage haute vitesse 3–4 canaux (jusqu'à 80 kHz en monophasé, jusqu'à 50 kHz en phase AB).
• Communication : RS232, RS485 ; bus de terrain X-NET ; port USB pour téléchargement haute vitesse (jusqu'à 12 Mbps).

Caractéristiques techniques

• Capacité programme : 512 KB
• Instruction de base : 0,02–0,05 μs
• Vitesse de traitement : environ 15× la série XC
• Espace ressources internes : étendu
• E/S max : 576 points
• Contrôle séquentiel des E/S
• Sorties impulsions haute vitesse : 2–4 canaux (la documentation mentionne aussi 2–10 CH 100 kHz)
• Comptage haute vitesse : 3–4 canaux (max 80 kHz monophasé, max 50 kHz phase AB)
• Communication : RS232, RS485, bus de terrain X-NET
• USB : téléchargement haute vitesse (max 12 Mbps)
• Extension : supporte module d'extension droit et module ED gauche
