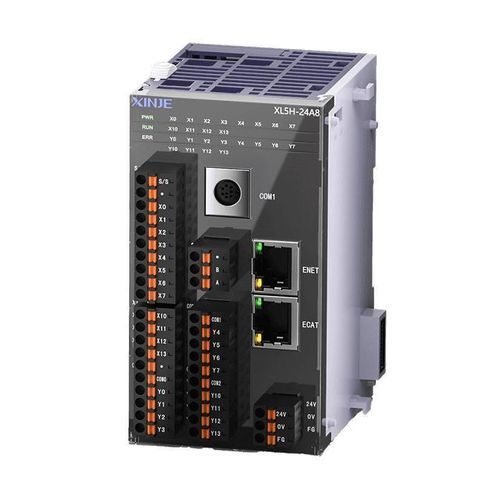

Automate programmable EtherCAT XL5H series

au format carteavec E/S intégréeavec cartes d'E/S extensible

Aperçu
Compatible avec la plupart des fonctions de XL5E, la série XL5H prend en charge le bus EtherCAT et est équipée de ports RS232, RS485 et RJ45. Elle propose 2 sorties d'impulsions, 3 canaux de comptage haute vitesse et prend en charge les modules d'extension gauche et droite.

Fonctions de base et configurations

• Capacité du programme : 1 MB
• Temps d'exécution instruction de base : 0,01–0,05 μs
• I/O maximum : 536 points
• Prise en charge du téléchargement de programme en ligne

Contrôle de mouvement

• Contrôle via bus EtherCAT
• Fonction de suivi (synchronisation)

Entrées/sorties haute vitesse

• 2 sorties d'impulsions 100 kHz
• 3 canaux de comptage haute vitesse (max. 80 kHz monophasé ; max. 50 kHz phase AB)

Fonctions de communication

• Ports RS232, RS485, RJ45
• Communication Ethernet
• Bus de terrain X-NET

Caractéristiques techniques

• Série modèle : XL5H
• Capacité du programme : 1 MB
• Temps d'instruction de base : 0,01–0,05 μs
• I/O maximum : 536 points
• Prise en charge du téléchargement de programme en ligne
• Contrôle de mouvement : bus EtherCAT, fonction de suivi
• Sorties haute vitesse : 2 × sorties d'impulsions 100 kHz
• Comptage haute vitesse : 3 canaux (max. 80 kHz monophasé ; max. 50 kHz phase AB)
• Ports de communication : RS232, RS485, RJ45 ; Ethernet ; bus X-NET
• Compatible avec la plupart des fonctions XL5E
• Prend en charge les modules d'extension gauche et droite
