Règle micrométrique

Présentation

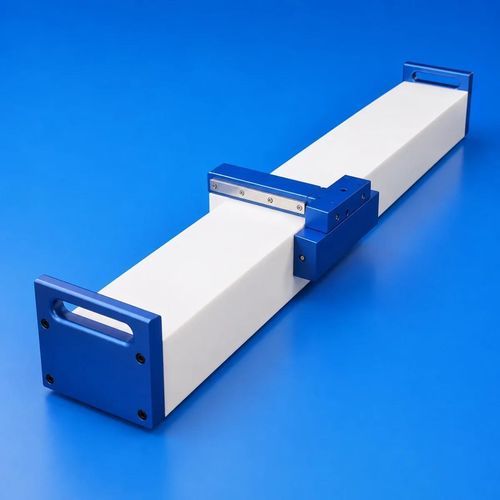

La règle droite céramique à palier d'air d'Innovacera en alumine (Al₂O₃) ultra-précise fournit une référence géométrique longue course pour le contrôle et la calibration de haute précision. Un chariot à palier d'air de précision flotte sur un film d'air généré par de l'air comprimé, permettant un balayage linéaire sans contact avec des perturbations minimales et une usure mécanique négligeable.

Caractéristiques principales

• Précision géométrique au niveau micrométrique : modèles standards à 1,5 μm de rectitude et planéité.
• Balayage sans contact par palier d'air : supprime friction mécanique, usure et stick-slip pour un balayage stable.
• Référence en alumine haute pureté (Al₂O₃) : grande dureté, résistance à la corrosion et stabilité dimensionnelle.
• Capacité longue course : longueurs standards 1 200 mm, 1 500 mm et 2 500 mm pour grands guidages et longues courses.
• Faible maintenance et fonctionnement sans lubrifiant sous alimentation d'air comprimé normale.
• Personnalisable : longueur céramique, section, perçages de fixation, surfaces de localisation, conception du chariot et interfaces capteurs.

Spécifications techniques

• INV201212-SG — 200 × 120 × 1200 mm — Rectitude : 1,5 μm — Planéité : 1,5 μm — Modèle standard.
• INV201215-SG — 200 × 120 × 1500 mm — Rectitude : 1,5 μm — Planéité : 1,5 μm — Modèle standard.
• INV151525-SG — 150 × 150 × 2500 mm — Rectitude : 1,5 μm — Planéité : 1,5 μm — Modèle standard.

Applications

• Contrôle de rectitude et calibration d'assemblage des guidages de machines-outils CNC.
• Vérification de la précision géométrique des axes de MMT (CMM) et équipements métrologiques longue course.
• Mise en service et vérification de plateformes à palier d'air et tables linéaires à moteur linéaire.
• Équipements d'inspection pour semi-conducteurs et écrans plats.
• Alignement dans l'optique de précision, le traitement laser et les systèmes de scan.
• Contrôle de précision pour rectifieuses, meules et centres d'usinage de grande taille.
• Mesures géométriques en laboratoires de métrologie et instituts de recherche.

FAQ (sélection)

• Qu'est-ce qu'une règle céramique à palier d'air et comment le balayage sans contact améliore-t-il l'inspection ? Une poutre de référence en alumine (Al₂O₃) associée à un chariot à palier d'air crée un film d'air microscopique qui supprime le contact mécanique. Cela réduit la friction, le stick-slip et l'usure, diminuant le bruit de mesure et offrant une référence géométrique stable (≤1,5 μm) pour l'inspection de rectitude et planéité.
• Puis-je commander une règle sur mesure et comment se déroule la personnalisation ? Oui. Options personnalisées : longueurs non standard, dimensions de section transversale, course, schémas de perçage, surfaces de référence, géométrie du chariot à palier d'air et interfaces de montage pour capteurs (interféromètres laser, autocollimètres, capteurs de déplacement).

Détails techniques supplémentaires

• Matériau : céramique en alumine haute pureté (Al₂O₃) ; autres céramiques avancées possibles sur demande.
• Rectitude / planéité standard atteignable : 1,5 μm.
• Longueurs standards : 1200 mm, 1500 mm, 2500 mm.
• Exemples de sections : 200 × 120 mm (pour 1200 et 1500 mm) ; 150 × 150 mm (pour 2500 mm).
• Principe de fonctionnement : chariot à palier d'air de précision créant un film d'air pour le balayage sans contact.
• Maintenance : fonctionnement sans lubrifiant sous alimentation d'air normale ; réduction de la contamination et de l'usure.
• Compatibilité de mesure : conçu pour capteurs de déplacement, autocollimètres, niveaux électroniques, interféromètres laser et systèmes d'acquisition de données.
• Personnalisation : longueur céramique, section, perçages, surfaces de localisation, course, structure du chariot et interfaces capteurs adaptables aux configurations et exigences d'inspection.
