Système de test résonant UHV

pour l'industrie électroniquepour câblemodulaire

Présentation du produit

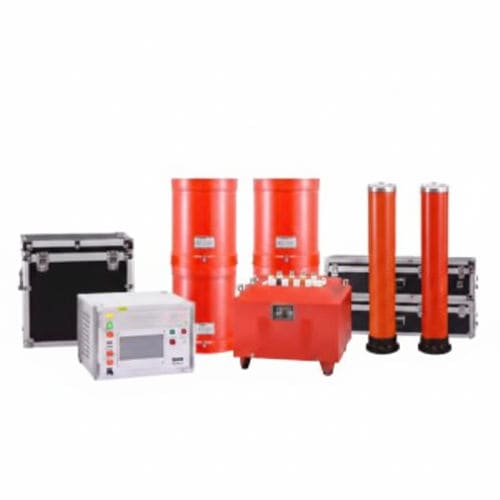

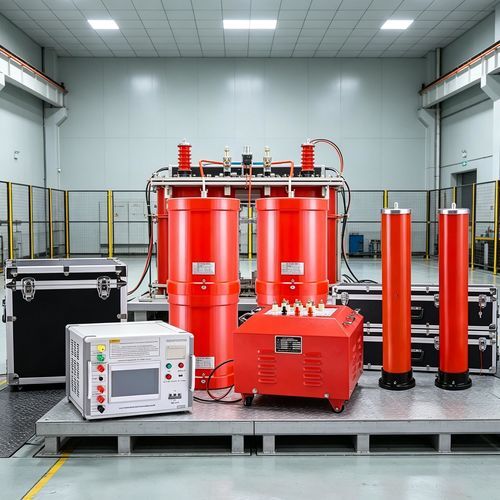

Le système de test de tenue diélectrique résonant AC UHV Series est conçu pour les essais en laboratoire et sur site d'équipements haute tension (câbles XLPE, transformateurs principaux, GIS, barres omnibus, groupes hydrauliques). Il intègre une alimentation à conversion de fréquence, un transformateur d'excitation, un réacteur haute tension et un diviseur capacitif pour réaliser des tests AC à fréquence variable et la recherche de résonance, destinés aux services des compagnies électriques et laboratoires d'essai.

Applications

• Essais de type, mise en service et acceptation de câbles, transformateurs, GIS et barres omnibus.
• Maintenance périodique, essais sur site et diagnostics haute tension pour opérateurs et bureaux d'ingénierie.

Environnement de travail

• Température ambiante : −10°C à 50°C
• Humidité relative : ≤90% RH
• Altitude : ≤1000 m

Paramètres techniques principaux et fonctions

• Capacité nominale du système : 324 kVA
• Alimentation : triphasé 380 V, 50 Hz
• Tension nominale de sortie : 54 kV
• Courant nominal : 6 A
• Gamme de fréquence : 30–300 Hz
• Forme d'onde : sinusoïdale ; distorsion ≤1%
• Fonctionnement continu : 60 min à charge nominale (1 min à 1,1× surtension autorisée)
• Élévation de température : ≤65 K après 60 min à charge nominale
• Facteur de qualité : Q ≥ 30 (à 45 Hz)
• Protections : surtension, surcourant et détection de flashover configurables
• Précision de mesure : valeur efficace 1.5

Transformateur d'excitation

• Puissance nominale : 9 kVA
• Tension d'entrée : 0–400 V (monophasé)
• Tension de sortie : 3 kV
• Type : sec ; poids ≈ 50 kg

Alimentation à fréquence variable

• Puissance de sortie : 18 kW
• Tension d'alimentation : 380 ±10% V (triphasé)
• Tension de sortie : 0–400 V (monophasé)
• Courant nominal entrée/sortie : 45 A
• Résolution tension : 0.01 kV ; précision mesure tension : 1.5%
• Gamme fréquence : 30–300 Hz ; résolution ≤0.1 Hz ; stabilité 0.1%
• Fonctionnement continu : 60 min à puissance nominale ; bruit ≤50 dB

Réacteur haute tension

• Puissance nominale : 54 kVA
• Tension nominale : 27 kV
• Courant nominal : 2 A
• Inductance : 68 H / section ; Q ≥ 30 (45 Hz)
• Type : sec ; poids ≈ 75 kg

Diviseur capacitif

• Tension nominale : 60 kV
• Capacitance : 2500 pF
• Perte diélectrique : tgσ ≤ 0.5%
• Rapport de division : 1000:1 ; précision de mesure : 1.5 ; poids ≈ 10 kg

Caractéristiques et avantages

• Système de protection complet avec seuils configurables et détection intelligente des flashover pour des essais sécurisés.
• Conception portable pour interventions sur site : composants modulaires et légers.
• Modes de test flexibles : automatique, manuel, auto-tuning et boost manuel pour la recherche de résonance.
• Gestion des données : stockage/impression hors ligne avec identifiants uniques pour traçabilité.
• Balayage de fréquence intelligent avec affichage de courbe LCD en temps réel pour identifier visuellement le point de résonance.
• Plateforme DSP évolutive pour extension fonctionnelle et mises à jour d'interface.

Spécifications techniques

• Nom de la série : UHV Series Resonant System
• Capacité nominale du système : 324 kVA
• Tension nominale : 54 kV
• Courant nominal : 6 A
• Plage de fréquence : 30–300 Hz
• Distorsion d'onde : ≤1%
• Facteur Q : ≥30 (à 45 Hz)
• Protections : surcourant, surtension, flashover
• Modules clés : transformateur d'excitation, alimentation à fréquence variable, réacteur HT, diviseur capacitif
