Système de test résonant UHV-300kVA/100kV

pour machines et installations électriquespour câblecompact

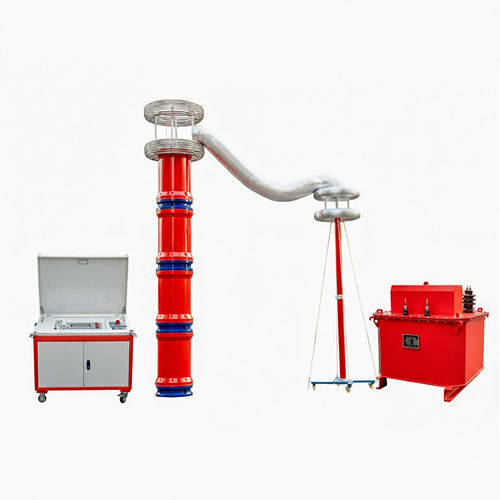

L'ensemble de test de résonance UHV AC pour câble est un système de test résonant portable à conversion de fréquence destiné aux essais de tenue en tension jusqu'à 0–1000 kV. Le système intègre source d'alimentation CA, transformateur d'excitation, réacteurs haute tension, diviseur haute tension, générateur d'onde SPWM et modules IPM sous commande DSP pour des essais de résonance stables et efficaces.

Fonctions principales et caractéristiques techniques

• Protections intégrées : surtension, surcourant, démarrage à zéro, désaccord système et protection contre les flash‑overs ; seuils surtension/surcourant réglables par l'utilisateur.
• Trois modes de fonctionnement sélectionnables : entièrement automatique, manuel et réglage automatique avec renforcement manuel (automatic tuning + manual boost) pour une exploitation souple sur site.
• Balayage automatique de fréquence avec point de départ réglable et affichage LCD de la courbe de balayage pour repérer directement le point de résonance.
• Conception compacte et poids réduit adaptée aux essais en champ et au déploiement sur site.
• Électronique de puissance et commande : puce génératrice d'onde SPWM, modules IPM avancés et contrôle DSP offrant possibilité de mise à jour et régulation stable.
• Réacteur moulé époxy sec pour une isolation haute tension et une fiabilité accrue.

Paramètres du produit

• Tension de sortie nominale : 0 ~ 220 kV (valeur efficace AC) et en dessous
• Fréquence de sortie : 30 ~ 300 Hz
• Forme d'onde de la tension de résonance : sinusoïde pure, taux de distorsion ≤ 1,0%
• Temps de fonctionnement en charge : continu jusqu'à 60 minutes
• Facteur de qualité du système (Q) : ≥ 20 sous charge maximale
• Finesse de réglage de fréquence : 0,1 Hz
• Instabilité : ≤ 0,01%
• Alimentation de travail : monophasé 220 V ou triphasé 380 V ±10%, fréquence 50 Hz ±5%

Domaines d'application

• Essais de tenue en tension des câbles jusqu'à 0–1000 kV et d'autres appareillages haute tension

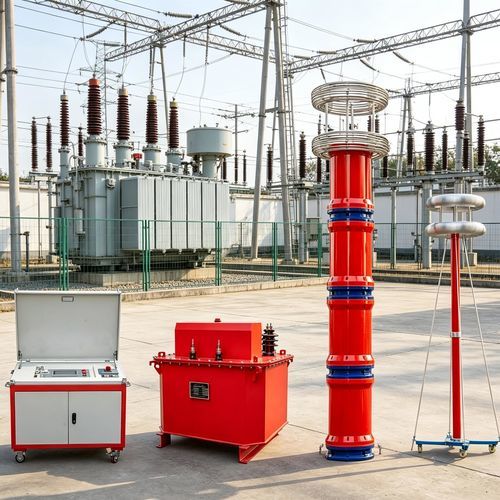

• Essais sur site (terrain) et essais diélectriques en laboratoire

Exploitation et gestion des données

• Stockage local et impression des données avec numérotation des enregistrements pour faciliter l'identification et la traçabilité
• Seuils de protection réglables par l'utilisateur et possibilité de mise à jour du firmware DSP pour ajout de fonctionnalités
• Interface opérateur conçue pour contrôler directement les balayages automatiques, les ajustements manuels et la génération de rapports
