Système de test résonant UHV(L)

pour réseau électriquepour machines et installations électriquespour sous-station électrique

Aperçu produit
Le système UHV(L) de résonance série à fréquence réseau avec inductance réglable est conçu pour les essais de tenue en tension AC sur générateurs hydrauliques monophasés (≤ 250 MW) et autres matériels HT. En accordant l'inductance des réacteurs à la réactance capacitive de l'objet testé, le système génère des tensions d'essai élevées avec une faible puissance d'entrée tout en maintenant une qualité de forme d'onde stable et une protection contre les flashovers.

Applications / Usage typique

• Essais de tenue en tension AC sur générateurs hydrauliques individuels jusqu'à 250 MW.
• Diagnostic haute tension, étalonnage et essais sur site pour les équipements de production et de transmission d'énergie.

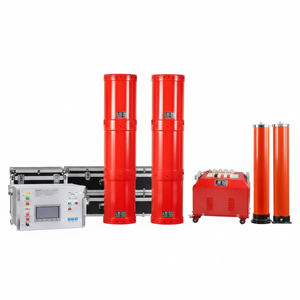

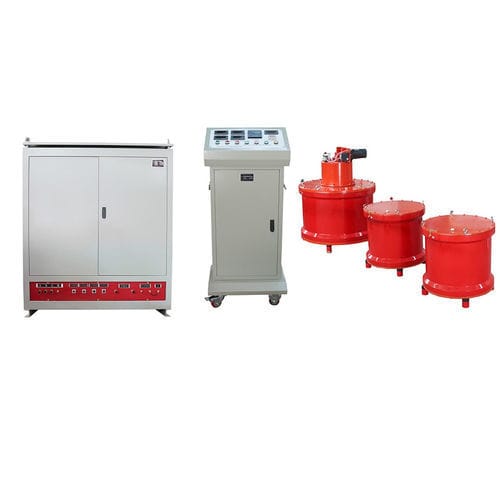

Composition du système

• Source d'alimentation CA
• Régulateur de tension
• Transformateur d'excitation
• Réacteurs haute tension (inductance réglable)
• Diviseur haute tension et accessoires de mesure

Principe de fonctionnement
Le système fonctionne par résonance série : la réactance inductive des réacteurs est accordée à la réactance capacitive de l'objet testé (par ex. enroulements de générateur) à la fréquence réseau, produisant la résonance qui permet d'obtenir de hautes tensions d'essai avec un courant d'entrée minimal.

Avantages clés

• Haute efficacité et faible puissance d'entrée grâce à l'exploitation de la résonance série.
• Faible distorsion harmonique totale (THD) de la forme d'onde de sortie, réduisant le risque de flashover.
• Extinction automatique des arcs et protection contre les amorçages ou ruptures.
• Conception portable et adaptable, adaptée aux essais sur site.

Caractéristiques techniques / Documentation

• Application prévue : essais de tenue AC pour générateurs hydrauliques individuels (≤ 250 MW) et autres équipements HT.
• Principe : résonance série avec réacteurs à inductance réglable accordés à la capacité de l'objet testé.
• Composants principaux : source CA, régulateur de tension, transformateur d'excitation, réacteurs HT, diviseur HT.
• Documents disponibles : manuel d'utilisation et certificat d'étalonnage (PDF).
