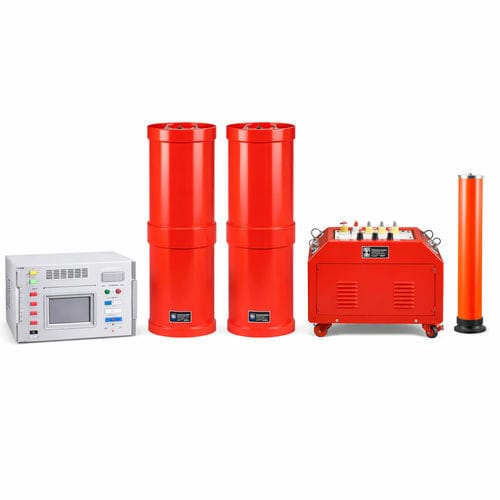

Système de test résonant UHV-135kVA/108kV

compactmodulaireportable

Aperçu
Banc d'essai résonant en série compact et léger, adapté aux essais haute tension en atelier et sur site. Le contrôle par plateforme DSP assure une sortie sinusoïdale stable et une mesure RMS précise.

Principe et application
La solution UHV-135kVA/108kV obtient la résonance en ajustant la fréquence d'alimentation pour faire résonner le réacteur et le condensateur d'essai, générant ainsi une haute tension et un fort courant sur l'objet testé tout en nécessitant une alimentation relativement faible. Applications typiques : essais de tenue des câbles, contrôles d'isolement et autres vérifications haute tension nécessitant portabilité et faible puissance d'alimentation.

Principaux paramètres techniques et fonctions

• Capacité nominale : 135 kVA
• Tensions nominales disponibles : 27 kV ; 54 kV ; 108 kV
• Courants nominaux disponibles : 5 A ; 2,5 A ; 1,25 A
• Précision de mesure : niveau RMS système 1,5
• Fréquence de fonctionnement : 30–300 Hz (résonance à fréquence ajustable)
• Forme d'onde de sortie : sinusoïdale
• Facteur de qualité : Q ≥ 30 (f = 45 Hz)
• Taux de distorsion de la tension de sortie : ≤ 1%
• Alimentation : monophasé 220 V ou triphasé 380 V, 50 Hz
• Fonctionnement continu : 60 minutes sous charge nominale ; surpression courte 1,1× pendant 1 minute
• Élévation de température : ≤ 65 K après 60 minutes à charge nominale
• Fonctions de protection : surtension, surintensité, interblocage démarrage à zéro, protection contre désaccord système/arc
• Température ambiante : -20℃ à 55℃
• Humidité relative : ≤ 90% RH
• Altitude : ≤ 3000 m

Applications et caractéristiques

• Conçu pour essais de tenue des câbles et autres essais haute tension en résonance série.
• Format portable et faible exigence d'alimentation facilitant les interventions sur site et l'utilisation internationale.
• Haut facteur Q et faible distorsion garantissant des conditions d'essai stables et reproductibles.
• Contrôle DSP pour réglage précis de la fréquence et mesures fiables.

Images produit supplémentaires

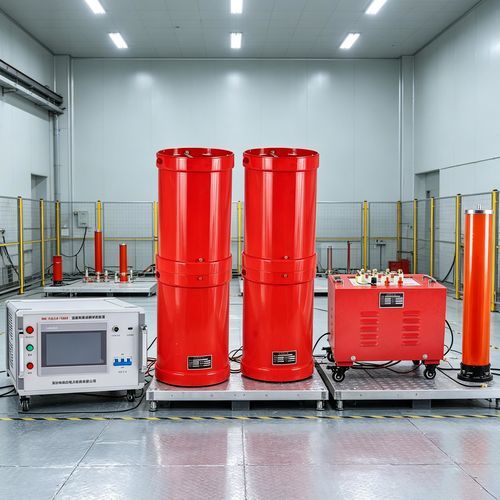

Les images montrent l'aspect de l'appareil, le panneau de contrôle, les points de connexion et les composants principaux pour faciliter l'évaluation d'installation et d'utilisation.
