Diélectrimètre haute tension UHV-300kVA/100kV

portableAC

Présentation
Le système de test résonant série AC UHV(L) est conçu pour les essais de tenue en tension AC d'équipements électriques de grande capacité (par exemple générateurs hydrauliques 11 kV / 30 MW), de câbles, de GIS, de transformateurs et autres appareils haute tension. Le système modulaire intègre une source d'alimentation AC, un transformateur d'excitation, des réacteurs haute tension (accord inductif), un diviseur haute tension et une unité de contrôle/mesure DSP. Il peut fonctionner sur groupe électrogène et in situ dans une plage de −10 °C à 40 °C.

Fonctions principales et avantages

• Plage de sortie haute tension AC : 0–500 kV.
• Durée d'épreuve configurable : 1–9999 s (paramétrable par l'utilisateur).
• Taux de distorsion de la forme d'onde ≤ 2 % pour assurer une sortie sinusoïdale de qualité.
• Accord automatique : calcul de la fréquence de résonance à partir de la capacité du prélèvement et appariement inductance/fréquence en un clic.
• Modes d'exploitation : entièrement automatique, semi‑automatique, manuel.
• Protections : surtension, surcourant, démarrage à zéro et protection contre le déaccord (flashover).
• Traitement en temps réel : courbes tension/courant/fréquence ; calcul automatique du facteur de qualité (Q) ; génération de rapports d'essai normalisés.
• Faible puissance d'entrée pour essais de grande capacité grâce à l'amplification par résonance (ex. : réduction notable de la puissance nécessaire pour essais de longs câbles 110 kV par rapport aux transformateurs traditionnels).
• Adaptabilité modulaire pour couvrir les classes usuelles (câbles 6–500 kV, GIS 35–500 kV, transformateurs 10–500 kV).

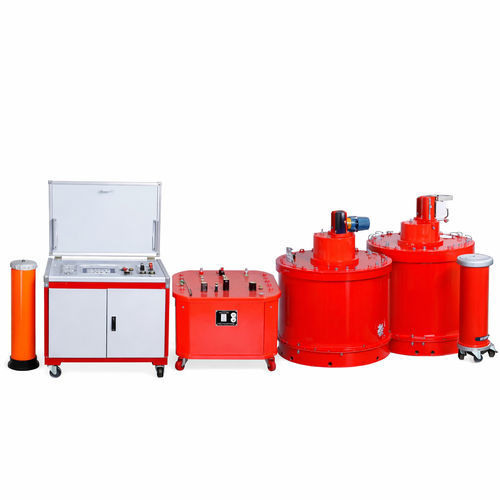

Composition typique

• Source d'alimentation AC
• Transformateur d'excitation
• Réacteurs haute tension (accord inductif)
• Diviseur haute tension
• Unité de contrôle et de mesure DSP

Applications et cas d'usage

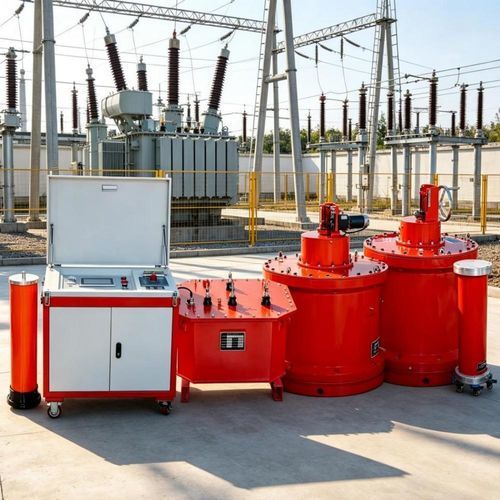

Essais d'acceptation en usine pour GIS et transformateurs, essais d'échantillonnage chez les fabricants de câbles, mise en service et maintenance sur site pour générateurs et projets de câbles enterrés, essais en lots et contrôles préventifs pour lignes collectrices d'énergies renouvelables. Adapté aux interventions extérieures et sites éloignés grâce à la modularité et à l'alimentation par groupe électrogène.

Notes techniques — modes de résonance
Le produit supporte deux approches de résonance série : résonance inductive (variation de l'inductance en maintenant fréquence et capacité constantes) et résonance par modulation de fréquence (variation de la fréquence/de la puissance de sortie pour atteindre la résonance). Chaque méthode présente des avantages selon la combinaison des réacteurs et la flexibilité opérationnelle.

Paramètres d'essai AC — Lignes à câble en caoutchouc
Tension nominale U0/U (kV) | Tension d'essai | Temps (min)
18/30 et inférieur | 2U0 | 15 (ou 60)
21/35–64/110 | 2U0 | 60
127/220 | 1.7U0 (ou 1.4U0) | 60
190/330 | 1.7U0 (ou 1.3U0) | 60
290/500 | 1.7U0 (ou 1.1U0) | 60

Paramètres d'essai AC — Câbles XLPE
Tension nominale U0/U (kV) | Tension d'essai (lignes nouvelles ≤3 ans / lignes non nouvelles) | Temps (min)
48/66 | 2U / 1.6U | 60
64/110 | 2U / 1.6U | 60
127/220 | 2U / 1.7U (non‑nouveau) / 1.36U (autre) | 60
190/330 | 2U / 1.7U | 60
290/550 | 2U / 1.7U | 60

FAQ (sélection)

• Q : Quelle est la différence entre le test de résonance série et le test DC ? A : La résonance série sert aux essais AC reproduisant des conditions de service ; le test DC évalue la résistance diélectrique en continu et détecte des défauts spécifiques au DC.
• Q : Pourquoi la tension de résonance peut‑elle être très élevée ? A : Le circuit résonant transfère l'énergie entre inductance et capacité, amplifiant la tension à la résonance à partir d'une faible puissance d'entrée.
• Q : Quelles causes d'erreur ? A : Fluctuations d'alimentation, mauvaise fréquence de résonance, interférences environnementales, mauvaise manipulation.
• Q : Calibration nécessaire ? A : Oui, étalonnage périodique recommandé selon les exigences métrologiques.

Caractéristiques techniques

• Série/modèle : UHV(L)
• Cibles de test : générateurs hydrauliques ≤ 11 kV / 30 MW ; câbles, GIS, transformateurs.
• Plage de sortie : 0–500 kV AC.
• Durée d'essai : 1–9999 s (configurable).
• Distorsion d'onde : ≤ 2 %.
• Modes : automatique, semi‑automatique, manuel.
• Protections intégrées : surtension, surcourant, démarrage à zéro, détection de flashover.
• Plage de température de fonctionnement : −10 °C à 40 °C.
• Alimentation : prise en charge de groupe électrogène pour usage terrain.
