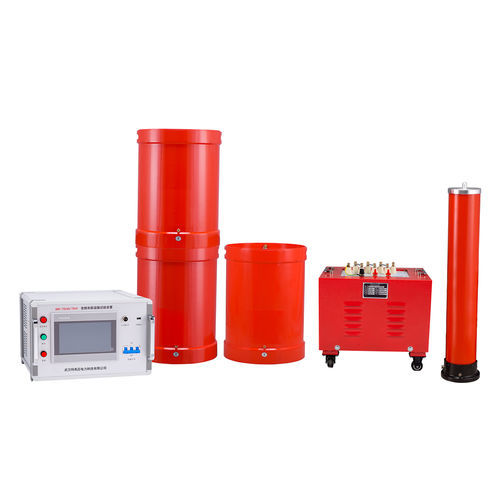

Système de test résonant UHV series

compactmodulaireportable

Présentation
Le système résonant AC en série UHV-75kVA/75kV est conçu pour les opérations d'acceptation, la mise en service et les essais préventifs d'objets capacitifs haute tension et grande capacité. L'appareil est contrôlé par une plateforme DSP, léger et portable pour une utilisation sur site, et intègre des protections contre la surtension, la surintensité, le démarrage à zéro et le désaccord système (flashover).

Dénomination alternative
Système d'essai AC résonant UHV-75kVA/75kV

Paramètres techniques principaux et fonctions

• Puissance nominale : 75 kVA
• Tensions nominales : 25 kV ; 75 kV
• Courants nominaux : 3 A ; 1 A
• Précision de mesure : niveau RMS du système 1.5
• Fréquence de fonctionnement : 30–300 Hz
• Forme d'onde de sortie : sinusoïdale, distorsion ≤ 1%
• Facteur de qualité : Q ≥ 30 (à 45 Hz)
• Alimentation : monophasée 220 V ou triphasée 380 V, 50 Hz
• Fonctionnement continu : 60 min à charge nominale ; surpression 1,1× pendant 1 min
• Amp. de température : ≤ 65 K après 60 min à charge nominale
• Environnement d'exploitation : −20 °C à 55 °C, ≤ 90% HR, altitude ≤ 3000 m

Caractéristiques

• Contrôle par plateforme DSP pour réglage précis de la fréquence et sortie stable
• Conception portable et légère pour intervention sur site
• Multiples fonctions de protection : surtension, surintensité, démarrage à zéro, désaccord système / flashover
• Sortie sinusoïdale à faible distorsion adaptée aux essais capacitatifs

Applications

• Essais d'acceptation et tests préventifs d'équipements capacitifs haute tension et grande capacité
• Mise en service sur site, essais d'acceptation et diagnostics
