Banc d'étalonnage et d'essai de puissance UHV(H)

de résonancede courantde tension

Présentation du produit

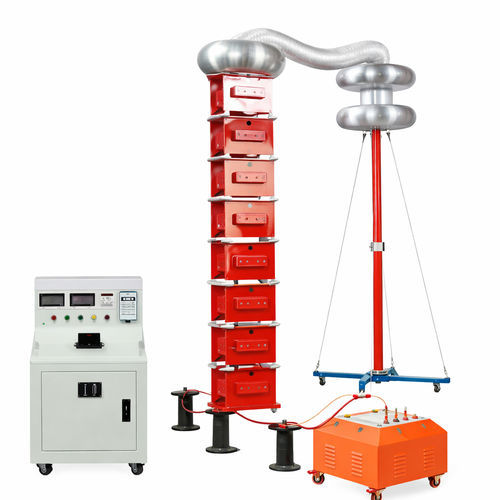

Le système de résonance série AC UHV(H) à inductance réglable est conçu pour l'étalonnage sur site et les essais de tenue sous tension à la fréquence secteur des transformateurs de tension capacitif (CVT) et des transformateurs électromagnétiques jusqu'à 500 kV. Le système intègre source CA, transformateur d'excitation et réacteur haute tension pour permettre le réglage sur site à 50 Hz.

Principe fondamental
La résonance à fréquence secteur peut être mise en œuvre en mode série ou parallèle. En compensant la puissance réactive, la puissance apparente d'entrée nécessaire après compensation complète peut être réduite à 1/Q ou moins de la capacité de sortie de test, permettant d'obtenir des tensions d'essai élevées avec une capacité d'entrée limitée.

Paramètres techniques

• Capacité nominale : 80 kVA
• Tension nominale : 160 kV
• Plage d'inductance réglable : 65–130 H
• Fréquence nominale : 50 Hz
• Courant nominal : 0,5 A
• Plage d'écartement réglable : 0–300 mm

Fonctions principales

• Surélévation de tension : le circuit de résonance série convertit l'entrée basse tension en sortie test haute tension.
• Stabilisation de sortie : le réglage résonant permet un contrôle de la tension dans la plage requise.
• Protections : dispositifs contre surtension, surcourant et court‑circuit pour isoler les défauts.
• Ajustement sur site : réglage de l'inductance et de l'écartement pour s'adapter aux CVT et conditions locales.
• Large applicabilité : adapté aux essais en fréquence secteur des systèmes électriques, transformateurs et équipements de puissance.

Scénarios d'application

• Essais de réception de nouvelles lignes câblées pour vérifier l'isolation après pose.
• Extension ou rénovation de postes : essais de tenue sur GIS, disjoncteurs et transformateurs.
• Tests préventifs lors d'arrêts d'usine sur enroulements de stator.
• Essais sur site de lignes de collecte longues pour projets ferroviaires et éoliens.

Avantages

• Génération efficace de haute tension avec une puissance d'entrée limitée.
• Conception mécanique simplifiée réduisant la maintenance en conditions terrain.
• Réglage rapide et sortie stable pour des opérations d'étalonnage fiables.

Limitations

• Nécessite un contrôle précis de la fréquence et de l'amplitude d'entrée en raison de la sensibilité de la résonance.
• Les composants haute tension doivent respecter des spécifications diélectriques strictes pour la sécurité.

Questions fréquentes

• Q : Qu'est‑ce que la résonance série et son intérêt ? R : La résonance série survient lorsque l'inductance et la capacité se compensent, minimisant l'impédance et permettant d'obtenir de hautes tensions d'essai avec une capacité réduite.
• Q : La résonance série est‑elle sûre ? R : Méthode technique présentant avantages et risques ; un réglage et des protections appropriés sont indispensables pour éviter des impacts sur l'équipement ou le réseau.
• Q : Comment éviter la résonance nuisible ? R : Modifier les paramètres du circuit (L, C, fréquence) ou ajouter des éléments d'amortissement ; utiliser relais de protection et montées en tension contrôlées.
• Q : Résonance série vs parallèle ? R : En série l'impédance est minimale et le courant maximal ; en parallèle l'impédance est maximale et le courant minimal, les usages diffèrent.

Documentation

• Manuel d'utilisation, schémas de câblage et certificat d'étalonnage disponibles sur demande (PDF).
