Système de test résonant UHV-75kVA/75kV

pour réseau électriquepour câblepour transformateur

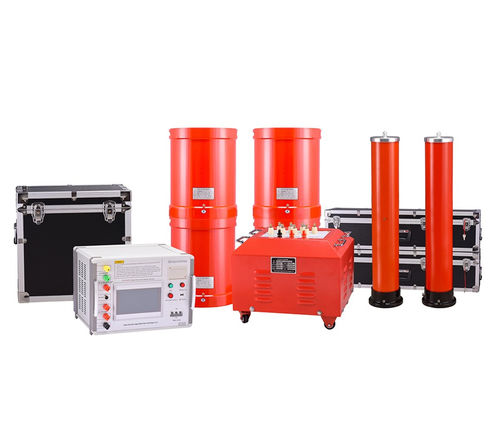

Le Système d'essai résonant série AC UHV à conversion de fréquence est une solution modulaire et DSP destinée aux essais capacitifs de grande capacité et aux tests de tenue en tension préventifs. Il est composé d'une source d'alimentation AC, d'un transformateur d'excitation, de réacteurs haute tension et d'un diviseur haute tension, conçu pour une utilisation sur site avec multiples modes de protection et d'exploitation.

Principaux avantages

• Sécurité complète : protections multi‑niveaux incluant surtension, surcourant, démarrage à zéro et désaccord en cas d'amorçage, avec seuils réglables par l'utilisateur pour protéger l'échantillon et l'appareil.
• Flexibilité et efficacité accrues : trois modes de fonctionnement — Full Automatic, Manual et Automatic Tuning / Manual Boost — pour s'adapter aux conditions de terrain et optimiser la vitesse des essais.
• Facilité d'utilisation : conception légère et portable pour le déploiement sur site ; prise en charge du stockage hors site et de l'impression avec enregistrements numérotés pour une récupération et une identification rapides.
• Conception évolutive : plate‑forme DSP modulaire permettant des mises à niveau fonctionnelles et des personnalisations ; interface homme‑machine intuitive.

Composition du produit

• Source d'alimentation AC
• Transformateur d'excitation
• Réacteurs haute tension
• Diviseur haute tension (diviseur capacitif)

Environnement de travail

• Température ambiante : −100°C à 50°C
• Humidité relative : ≤ 90 % RH
• Altitude : ≤ 1000 m

Caractéristiques techniques

• Capacité d'essai : essais de tenue en tension pour câbles (0 ~ 1000 kV), générateurs hydrauliques, transformateurs principaux, barres omnibus, GIS, appareillage de commutation et autres équipements électriques.
• Plate‑forme : plate‑forme modulaire DSP pour mises à niveau et personnalisation.
• Modes opératoires : Full Automatic, Manual, Automatic Tuning / Manual Boost.
• Gestion des données : prise en charge du stockage hors site et de l'impression ; enregistrements numérotés pour identification.
• Fonctions de protection : surtension, surcourant, démarrage à zéro, désaccord en cas d'amorçage ; seuils réglables par l'utilisateur.
• Diviseur capacitif : tension nominale 60 kV ; capacité 2500 pF ; perte diélectrique tgσ ≤ 0.5 % ; rapport de division 1000:1 ; précision de mesure : valeur valide 1.5 ; poids : environ 10 kg.
