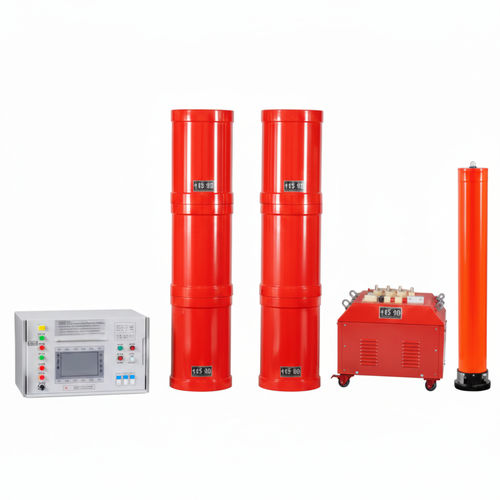

Système de test résonant UHV-405kVA/270kV

pour câblede commutateurmodulaire

Solution de résonance série UHV-405kVA/270kV, système d'essai haute tension AC à conversion de fréquence conçu pour les essais de tenue en tension sur échantillons capacitifs de grande capacité et sur appareillages électriques. Basé sur une plateforme DSP, il intègre des fonctions de protection multiples et présente un encombrement et un poids réduits pour les interventions sur site.

Paramètres du produit :

• Indiqué pour les essais de réception et la maintenance préventive d'échantillons capacitifs haute capacité et haute tension.

Plage d'essai :

• Essai de tenue en tension AC pour câble 10kV/300mm² sur 4,5 km : capacité ≤ 1.6897 μF, fréquence d'essai 30–300 Hz, tension d'essai 22 kV, durée 5 minutes.
• Essai de tenue en tension AC pour câble 35kV/300mm² sur 2 km : capacité ≤ 0.389 μF, fréquence 30–300 Hz, tension 52 kV, durée 60 minutes.
• Essai de tenue en tension AC pour câble 110kV/300mm² sur 0,5 km : capacité ≤ 0.0735 μF, fréquence 30–300 Hz, tension 128 kV, durée 60 minutes.
• Essai de tenue en tension AC d'isolation complète pour transformateur principal 110kV/120 MVA : capacité ≤ 0.02 μF, fréquence 45–65 Hz, tension ≤ 160 kV, durée 1 minute.
• Essais de tenue en tension AC pour appareillages 110kV (sectionneurs, etc.) : fréquence 30–300 Hz, tension ≤ 265 kV, durée 1 minute.

Fonctionnalités :

• L'appareil ajuste la fréquence d'alimentation pour atteindre la résonance entre le réacteur et le condensateur d'essai, générant une haute tension et un courant élevé sur l'objet testé tout en réduisant la puissance d'alimentation requise.
• Fonctions de protection : surtension, surintensité, démarrage à zéro, désaccord du système (flashover) ; seuils de protection paramétrables ; l'enregistrement des tensions de flashover permet l'analyse.

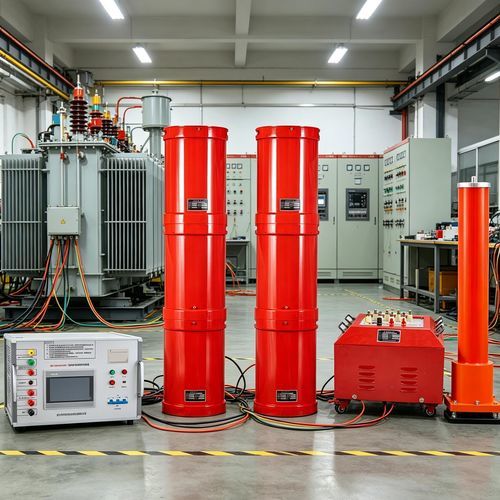

• Conception légère et compacte, adaptée à une utilisation sur site.
• Trois modes de fonctionnement : entièrement automatique, manuel et réglage automatique avec remontée manuelle de la tension pour accélérer les essais.
• Stockage des données et impression à distance ; jeux de données numérotés pour une identification et une recherche facilitées.
• Balayage automatique de fréquence avec fréquence de départ réglable et sens de balayage sélectionnable ; grand écran LCD affichant la courbe de balayage pour repérer visuellement le point de résonance.
• Technologie plateforme DSP permettant modularité, évolutions et interface HMI conviviale.
• Réduction significative de la puissance d'alimentation requise : l'alimentation n'a à fournir que la puissance active (≈ 1/Q de la capacité d'essai).
• Réduction importante du poids et du volume en supprimant les régulateurs haute puissance et transformateurs classiques (volume typique de 1/10 à 1/30 des dispositifs conventionnels).
• Amélioration de la forme d'onde de sortie grâce à un filtre résonant, fournissant une sinusoïde de qualité et limitant les fausses ruptures dues aux harmoniques.
• En état de résonance, un claquage désaccorde le circuit et réduit rapidement le courant à ~1/Q du courant d'essai normal, évitant des courants de court-circuit élevés et les surtensions de récupération.

Caractéristiques / spécifications techniques :

• Capacité nominale : 405 kVA
• Tension nominale : 45 kV ; 90 kV ; 135 kV ; 270 kV
• Courant nominal : 9 A ; 4.5 A ; 3 A ; 1.5 A
• Précision de mesure : System RMS level 1.5
• Fréquence de fonctionnement : 30–300 Hz
• Forme d'onde de sortie : sinusoïdale
• Facteur de qualité : Q ≥ 30 (f = 45 Hz)
• Taux de distorsion de la forme d'onde : ≤ 1%
• Alimentation d'entrée : monophasé 220 V ou triphasé 380 V, fréquence 50 Hz
• Durée de fonctionnement : 60 min en continu à charge nominale ; surpression 1,1× pendant 1 minute
• Élévation de température : ≤ 65 K après 60 minutes à charge nominale
• Fonctions de protection : surtension, surintensité, démarrage à zéro, désaccord (flashover) et autres
• Température ambiante : -20 ℃ à 55 ℃
• Humidité relative : ≤ 90% HR
• Altitude : ≤ 3000 m
