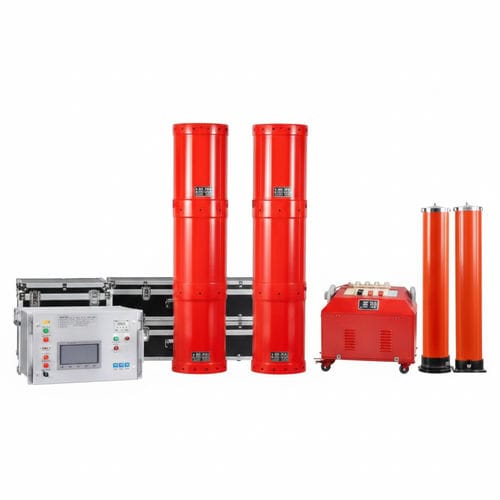

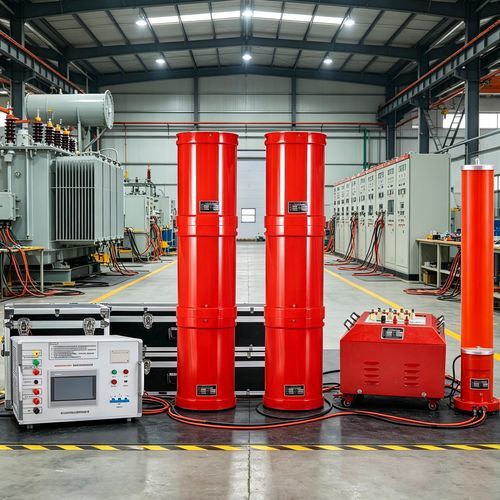

Système de test résonant UHV-540kVA/270kV

pour transformateurmodulairesur site

La UHV-540kVA/270kV Series Resonance Solution est un système d'essai en résonance série à conversion de fréquence destiné aux échantillons capacitifs de grande capacité et haute tension. Il génère des tensions élevées et des courants importants par résonance entre le réacteur et la capacité d'essai, tout en offrant une conception légère, transportable et une plateforme de contrôle basée sur DSP.

Application

• Convient aux essais de réception (mise en service) et aux essais préventifs d'échantillons capacitifs haute capacité et haute tension.

Fonctionnalités

• Fonctions de protection intégrées : surtension, surcourant, démarrage à zéro et désaccord système (flashover) ; seuils de protection réglables par l'utilisateur et enregistrement de la tension de flashover pour analyse.
• Conception légère et compacte adaptée à l'utilisation sur site.
• Trois modes de fonctionnement : entièrement automatique, manuel et accord automatique avec montée de tension manuelle pour une exploitation flexible et un gain de débit d'essai.
• Stockage numérique des données avec numérotation indexée et impression à distance pour faciliter l'identification et la recherche des enregistrements.
• Balayage automatique de fréquence avec fréquence de départ configurable et direction de balayage sélectionnable ; grand écran LCD affichant la courbe de balayage pour une détection visuelle du point de résonance.
• Plateforme modulaire basée sur DSP permettant d'ajouter/supprimer des fonctions, faire des mises à jour logicielles et offrant une IHM conviviale.
• Capacité d'alimentation requise fortement réduite : le réseau doit fournir uniquement la puissance active consommée (≈ 1/Q de la capacité d'essai).
• Réduction significative du poids et du volume par rapport aux systèmes conventionnels en supprimant les régulateurs haute puissance et transformateurs de test volumineux (réduction typique ≈ 1/10–1/30).
• Le circuit résonant agit comme filtre et améliore la forme d'onde de sortie, obtenant une bonne sinusoïde et réduisant les pics harmoniques responsables de faux claquages.
• Limitation des courants de court-circuit/claquage : en résonance, le circuit se désaccorde lors d'un claquage et le courant chute rapidement à ≈1/Q du courant normal, réduisant le risque de brûlure du point défectueux.
• Absence de surtension de récupération : la perte de résonance entraîne une chute immédiate de la HT et l'extinction de l'arc ; la lenteur du rétablissement empêche les surtensions de récupération soudaines.

Caractéristiques / spécifications techniques

• Capacité nominale : 540 kVA
• Tension nominale : 54 kV; 135 kV; 270 kV
• Courant nominal : 10 A; 4 A; 2 A
• Précision de mesure : System RMS level 1.5
• Fréquence de fonctionnement : 30–300 Hz
• Forme d'onde de sortie : onde sinusoïdale
• Facteur de qualité : Q ≥ 30 (f = 45 Hz)
• Taux de distorsion de la forme d'onde : ≤ 1%
• Alimentation d'entrée : monophasé 220 V ou triphasé 380 V, fréquence 50 Hz
• Durée de fonctionnement : 60 min en continu à charge nominale ; surpression 1,1× pendant 1 minute
• Élévation de température : ≤ 65 K après 60 minutes d'opération continue à charge nominale
• Fonctions de protection : surtension, surcourant, démarrage à zéro, désaccord système (flashover) et autres fonctions de protection
• Température ambiante : -20 ℃ à 55 ℃
• Humidité relative : ≤ 90% HR
• Altitude : ≤ 3000 m
