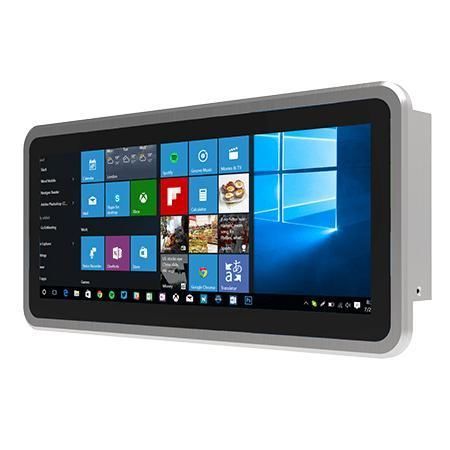

Panel PC à écran tactile multitouche W12IE3S-PPB1

à écran tactile capacitif PCAP1000 nits12.3"

Résumé
Le Winmate W12IE3S-PPB1 est un PC panneau HMI 12,3 pouces de la série PP, équipé par défaut d'un processeur Intel® Celeron® N6211. Conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur exigeant disponibilité, robustesse et long cycle de vie, il intègre un écran 12,3" 1920 x 720 PCAP, face avant IP65, double Ethernet Gigabit, refroidissement sans ventilateur et consommation réduite.

Principales caractéristiques

• Panneau 12,3" 1920 x 720
• Écran multi-touch PCAP (Projected Capacitive)
• Face avant IP65 étanche à l'eau et à la poussière
• Double Ethernet Gigabit Intel®
• Conception sans ventilateur et faible consommation

Présentation détaillée

• Écran PCAP réactif prenant en charge les gestes pour zoom, panoramique et commandes tactiles adaptées aux interfaces opérateur.
• Protection frontale IP65 contre projections d'eau et poussières, adaptée aux environnements industriels sévères.
• Boîtier métallique en aluminium et conception fanless pour fonctionnement silencieux et réduction des infiltrations de poussière.
• Deux contrôleurs Intel® Gigabit Ethernet pour redondance et connectivité réseau industrielle haute vitesse.
• Format compact, montage en panneau ou VESA pour intégration dans armoires et consoles de commande.
• Certifications : CE, FCC ; face avant IP65.

Applications

• Contrôle de machines et automatisation industrielle
• Interfaces opérateur et pupitres de commande
• SCADA et systèmes de supervision
• HMI embarqué en environnements industriels exigeants ou contraints en espace

Caractéristiques / spécifications techniques

• Modèle : W12IE3S-PPB1
• Marque : Winmate
• Display - Taille : 12.3 inches
• Display - Résolution : 1920 x 720
• Display - Type : Projected Capacitive Multi Touch (PCAP)
• Display - Luminosité : 1000 nits
• Display - Contraste : 1000:1
• Display - Angles de vue : 88, 88, 88, 88
• Système - Processeur : Intel® Celeron® N6211 (jusqu'à 3.0 GHz) par défaut ; Intel® Celeron® N6210 (jusqu'à 2.6 GHz) en option
• Système - Mémoire : 1 x SO-DIMM DDR4 3200 MHz, 4GB par défaut ; options 8GB, 16GB
• Système - Stockage : 1 x M.2 2242 B-key SSD 128GB par défaut ; M.2 jusqu'à 512GB en option ; 1 x SATA III pour SSD/HDD 2.5" jusqu'à 1TB (optionnel)
• Système - Ethernet : 2 x Intel® Ethernet Controller
• Système - Sécurité : TPM 2.0
• Système - OS (optionnel) : Windows 11 IoT Enterprise 64-bit ; Windows 11 Pro 64-bit ; Windows 10 IoT Enterprise 64-bit ; Linux Ubuntu 22.04
• Connectivité - WLAN / BT : support optionnel via mPCIe / Mini PCIe
• Mécanique - Dimensions : 338.3 x 159.8 x 56.5 mm
• Mécanique - Découpe : 240 x 165 mm
• Mécanique - Montage : Panel mount ; VESA mount
• Mécanique - Boîtier : Metal housing (aluminium)
• Refroidissement : Fanless design
• Environnement - Humidité fonctionnement : 10% à 90% RH, non condensant
• Environnement - Température fonctionnement : 0°C à 50°C
• Environnement - Température stockage : -10°C à 60°C
• Indice IP : Front IP65
• Certification : CE, FCC
• IO - USB : 1 x USB3.2 Gen1x1 (Type-A) ; 1 x USB2.0 (Type-A)
• IO - Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• IO - LAN : 2 x Giga LAN RJ45
• IO - Vidéo : 1 x HDMI 1.4 (optionnel)
• IO - Audio : 2 x Speaker
• IO - Extension : 1 x mPCIe (half-size WiFi) optionnel ; 1 x Mini PCIe optionnel
• Indicateurs & Commandes : LED Power, LED Storage, Brightness Adjustment Knob, 1 x Power Button, 1 x Reset Button
• Alimentation - Entrée : 1 x 12V DC, 2.5φ DC jack
• Alimentation - Adaptateur : 12V 50W
• Accessoires : Adaptateur 100~240V AC à 12V DC ; câble d'alimentation ; visserie VESA ; clips de montage
