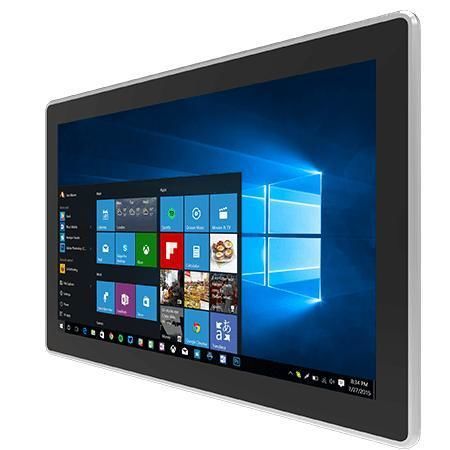

Panel PC à écran tactile multi-points W24IT7T-PPA2

à écran tactile capacitif PCAP24"1920 x 1080

Présentation
Le Winmate W24IT7T-PPA2 est un PC panneau HMI 24 pouces de la série PP équipé d'un processeur Intel® Core™ i5 (Tiger Lake). Conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur, il s'adresse aux acheteurs industriels, OEM et intégrateurs systèmes nécessitant une intégration aisée, une façade avant IP65 et une conception sans ventilateur pour des environnements embarqués ou critiques.

Principales caractéristiques

• Processeur Intel® Core™ Tiger Lake UP3 i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Résolution 1920 x 1080 (Full HD)
• Écran tactile multi-touch capacitif projeté (PCAP)
• Support multi-affichage : interfaces DP / HDMI / LVDS / eDP
• Interfaces riches : ports série, ports USB 3.2, LAN Gigabit & 2.5G, audio, vidéo
• Face avant IP65 résistante à l'eau et à la poussière
• Boîtier en aluminium moulé sous pression et conception sans ventilateur
• Entrée d'alimentation 12V DC (Din4)

Présentation détaillée
Le design à face avant plate de la série PP facilite le nettoyage et réduit l'accumulation de poussière, adapté aux tableaux de contrôle industriels et postes opérateur. L'écran PCAP offre une saisie multi-doigts précise pour les flux opérateur. La protection frontale IP65 préserve contre la poussière et les projections d'eau tandis que le boîtier métallique et l'architecture sans ventilateur garantissent un fonctionnement silencieux et sans maintenance. Les options d'E/S et d'extension permettent une connexion IoT industrielle et une intégration flexible avec équipements série, périphériques USB, réseaux LAN et sorties vidéo.

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : W24IT7T-PPA2
• Marque : Winmate
• Série : PP Series HMI
• Taille d'affichage : 24.0 inches
• Touch / Verre : Projected Capacitive Multi Touch Screen
• Résolution : 1920 x 1080
• Luminosité panneau : 250 nits
• Ratio de contraste : 3000:1
• Angles de vue : 89/89/89/89
• Zone active : 527.04 x 296.46 mm
• Processeur : Intel® Core™ i5-1135G7 2.4 GHz (jusqu'à 4.2 GHz); option i5-1145G7E avec vPro
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64 GB (32 GB par DIMM)
• Stockage : 128 GB SSD (par défaut); options 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III pour 2.5" SSD/HDD (optionnel); 1 x M.2 2280 M-Key (NVMe)
• Ethernet : 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45 (2 x contrôleurs Intel®)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Linux ne supporte pas Wake on Touch)
• Sans-fil : WLAN/Bluetooth en option (M.2 2230 E-Key)
• Dimensions mécaniques : 604 x 373 x 75 mm; Découpe : 583 x 353 mm; Poids : 8.7 kg
• Montage : Montage en panneau (par défaut); Montage VESA optionnel
• Boîtier : Aluminium moulé sous pression; Refroidissement : Conception sans ventilateur
• Humidité de fonctionnement : 10% à 90% RH, non condensant
• Température de fonctionnement : 0°C à 50°C; Température de stockage : -10°C à 60°C
• Indice IP : Face avant IP65
• Ports USB : 4 x USB 3.2 Gen2x1 (Type-A)
• Ports Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Ports LAN : 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• Ports Vidéo : 1 x DisplayPort 1.4 (par défaut), 1 x HDMI 2.0 (optionnel)
• Audio : Mic in, Line out
• Extension : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicateurs & commandes : LED power, LED storage, bouton d'alimentation, bouton reset, réglage de luminosité
• Entrée d'alimentation : 1 x 12V DC Din4 pin; Adaptateur : 12V 120W (accessoire)
• Accessoires : Cordon d'alimentation, vis VESA, clips de montage
• Applications recommandées : Contrôle machine, automatisation d'usine, IHM opérateur, solutions IIoT nécessitant des E/S robustes et une protection frontale IP65
