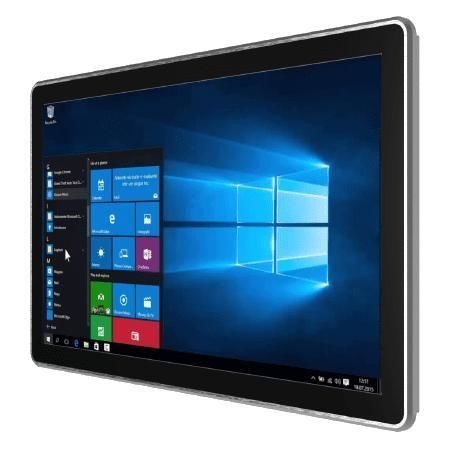

Panel PC à écran tactile PCAP W22IT7T-PPA3

à écran tactile multi-points21.5"Intel® Core™ 11ᵉ génération

Overview
Le W22IT7T-PPA3 est un PC panneau HMI 21,5" de la série PP, équipé d'un processeur Intel® Core™ i5 (Tiger Lake). Conçu pour le contrôle machine, l'automatisation d'usine et les postes opérateur, il offre une intégration en montage apparent avec face avant IP65 et une connectique industrielle étendue.

Principales fonctionnalités

• Intel® Core™ Tiger Lake UP3 : i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Écran 21,5" FHD (1920 x 1080) avec tactile PCAP multi-touch
• Face avant certifiée IP65 (protection eau/poussière)
• Interfaces vidéo : DisplayPort / HDMI / LVDS / eDP
• Connectique riche : ports série, 4 x USB 3.2 Gen2 Type-A, LAN Gigabit + 2.5 GbE, audio
• Boîtier aluminium moulé sous pression et conception sans ventilateur
• Alimentation 12V DC

Applications

• Postes opérateur et panneaux de contrôle machine
• Automatisation d'usine et systèmes de contrôle de procédé
• Intégration OEM et systèmes embarqués en environnements exigeants

Certifications

• CE
• FCC

Caractéristiques techniques (extrait)

• Modèle : W22IT7T-PPA3
• Taille / Résolution : 21,5" / 1920 x 1080
• Tactile / Verre : Projected Capacitive (PCAP) multi-touch
• Luminosité / Contraste : 250 nits / 3000:1
• Zone active : 476,64 x 268,11 mm
• Processeur : Intel Core i5-1135G7 (2,4 GHz, up to 4,2 GHz) ou i5-1145G7E (vPro)
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64 Go
• Stockage : 128 Go SSD par défaut ; options 256/512 Go / 1/2/4 To ; 1 x SATA III pour 2,5" (optionnel)
• Ethernet : 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45 ; 2 x contrôleurs Intel® Ethernet
• USB : 4 x USB 3.2 Gen2 (Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Vidéo : 1 x DisplayPort 1.4 (par défaut), 1 x HDMI 2.0 (optionnel)
• Expansion : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (x4 signal)
• Sécurité : TPM 2.0
• Alimentation : 1 x 12V DC (Din4) ; adaptateur 12V 120W (accessoire)
• Dimensions mécaniques / Découpe / Poids : 533 x 324 x 78 mm / 504 x 304 mm / 7,2 kg
• Montage : Montage en panneau (par défaut) ; VESA optionnel
• Température / Humidité de fonctionnement : 0°C à 50°C / 10% à 90% RH (sans condensation)
• Indice IP : Face avant IP65
• Indicateurs & contrôles : LED alimentation, LED stockage, bouton Power, bouton Reset, bouton réglage luminosité
• Refroidissement : Sans ventilateur
