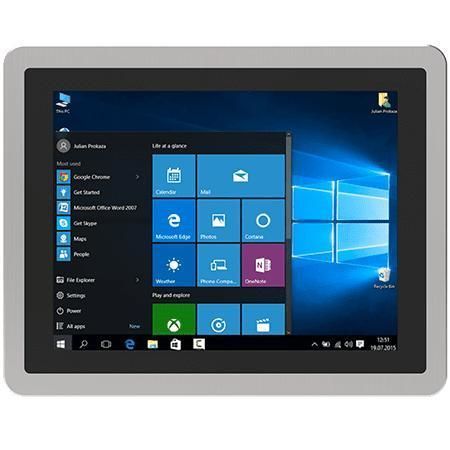

Panel PC à écran tactile multi-points R12IT7T-PPM2

à écran tactile capacitif PCAP12.1"1024 x 768

Présentation
Le Winmate R12IT7T-PPM2 est un PC panneau HMI 12,1″ de la série PP, équipé d'un processeur Intel® Core™ i5 (Tiger Lake). Conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur, il apporte performance industrielle, disponibilité sur long cycle et intégration matérielle fiable pour OEM et intégrateurs systèmes.

Points forts du produit

• Écran 12,1″ avec résolution 1024 x 768 et luminosité 500 nits
• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Écran tactile capacitif projeté (PCAP) multi-touch
• Refroidissement sans ventilateur
• Façade avant IP65 contre poussière et projections d'eau
• Boîtier en aluminium moulé
• Interface E/S complète pour connectivité IoT industrielle

Design et utilisation
La série PP présente une surface véritablement plate et un design fin facilitant le nettoyage et la maintenance. L'écran PCAP multi-touch assure des opérations tactiles précises et une meilleure expérience utilisateur. La façade IP65 protège contre la poussière et les éclaboussures d'eau, adaptée aux environnements industriels exigeants. Les nombreux ports (série, USB, LAN, vidéo, audio) permettent une intégration souple dans les systèmes d'automatisation et IoT. Le boîtier en aluminium moulé garantit résistance à la corrosion et robustesse mécanique.

Certifications

• CE
• FCC

Applications recommandées

• Contrôle de machines et automatisation d'usine
• IHM opérateur en environnements critiques ou difficiles
• Intégration dans des solutions industrielles connectées (IoT)

Caractéristiques / spécifications techniques

• Affichage — Taille : 12.1″
• Tactile / Verre — Projected Capacitive Multi Touch Screen
• Résolution — 1024 x 768
• Luminosité — 500 nits
• Ratio de contraste — 1000:1
• Angles de vue — 89/89/89/89
• Zone active — 245.76 x 184.32 mm
• Processeur — Intel Core i5-1135G7 2.4 GHz (jusqu'à 4.2 GHz); option i5-1145G7E
• Mémoire — 2 x non-ECC SO-DIMM, jusqu'à 64 GB (32 GB par DIMM)
• Stockage — 128 GB SSD (par défaut); options 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III pour 2.5" SSD/HDD (optionnel)
• Contrôleur Ethernet — 2 x Intel® Ethernet Controller
• Sécurité — TPM 2.0
• Systèmes d'exploitation (optionnels) — Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch non supporté)
• WLAN / Bluetooth — support optionnel
• Mécanique — Dimensions : 322 x 256 x 79 mm
• Découpe (Cut out) — 302 x 237 mm
• Poids — 2.7 kg
• Montage — Panel mount (par défaut); VESA mount (optionnel)
• Boîtier — Aluminium moulé
• Refroidissement — Conception fanless
• Environnement — Humidité de fonctionnement : 10% à 90% RH non condensante
• Température de fonctionnement — 0°C à 50°C
• Température de stockage — -10°C à 60°C
• Indice IP — Front IP65
• Ports USB — 4 x USB 3.2 Gen2x1 (Type-A)
• Ports série — 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN — 1 x Gigabit LAN (RJ45) + 1 x 2.5 Gigabit LAN (RJ45)
• Vidéo — 1 x DP 1.4 (par défaut); 1 x HDMI 2.0 (optionnel)
• Audio — Mic in; Line out
• Extension — 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicateurs — 1 x LED Power; 1 x LED Storage
• Réglage luminosité — 1 x Brightness Adjustment Knob
• Alimentation — Entrée 1 x 12 V DC (Din4 pin); adaptateur 12 V 120 W
• Commandes — 1 x Power Button; 1 x Reset Button
• Accessoires — Adaptateur AC-DC 100~240 V; cordon d'alimentation; vis VESA; clips de montage
