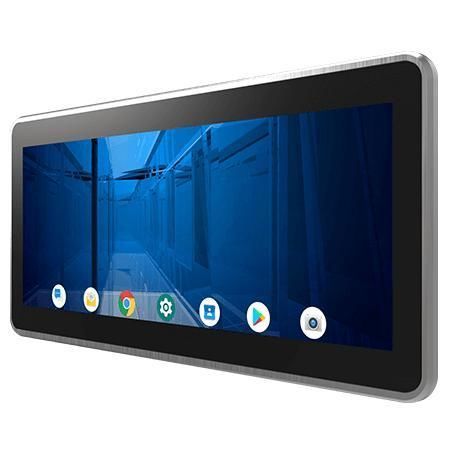

Panel PC à écran tactile multi-points W15IM3S-PPB2

à écran tactile capacitif PCAP14.9"Arm® Cortex®-A53 Quad-core

Présentation
Le Winmate W15IM3S-PPB2 est un panneau PC HMI de la série PP de 14,9 pouces conçu pour le contrôle de machines, l'automatisation d'usine et les interfaces opérateur. Il intègre un écran tactile multipoint projeté 14,9" (1920 x 720), un processeur ARM A53 quad‑core 2,0 GHz, une face avant IP65, un boîtier en aluminium et une conception sans ventilateur. Le produit est livré avec Android (par défaut) et propose en option des distributions Linux pour les applications embarquées.

Principales caractéristiques

• Panneau 14,9" 1920 x 720 avec écran tactile capacitif projeté
• Processeur ARM A53 Quad Core 2,0 GHz
• Face avant IP65 étanche à l'eau et à la poussière
• Boîtier aluminium et conception sans ventilateur
• Cas d'usage : planning de réservation de salles, contrôle d'accès, affichage d'informations de salle
• Prise en charge d'Android (par défaut) et options Linux (Yocto, Ubuntu Server)

Applications
Convient pour panneaux opérateur en automatisation industrielle, contrôle de machines, kiosques interactifs, affichage dynamique et terminaux de gestion de salles. La protection frontale IP65 et le boîtier métal sont adaptés aux environnements exigeants exposés à la poussière ou aux éclaboussures.

Certifications

• CE
• FCC

Caractéristiques / spécifications techniques

• Modèle : W15IM3S-PPB2
• Fabricant : Winmate
• Affichage — Taille : 14,9 pouces
• Affichage — Type : Projected Capacitive Multi Touch
• Affichage — Résolution : 1920 x 720
• Affichage — Luminosité : 950 nits
• Affichage — Contraste : 1000:1
• Affichage — Angles de vision : 85/85/85/85
• Affichage — Zone active : 355.68 × 133.38 mm
• Processeur : ARM A53 (Quad Core 2,0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : eMMC embarqué 32 GB
• Système d'exploitation : Android 11 (extensible à Android 13) par défaut ; Linux Yocto 5.15.47 avec Qt 5.15 (option) ; Linux Ubuntu Server 22.04 (option)
• WLAN / Bluetooth : en option
• Mécanique — Dimensions : 400.2 × 187.6 × 59 mm
• Mécanique — Découpe (Cut out) : 378.1 × 164.6 mm
• Mécanique — Montage : Montage en panneau ; Montage VESA
• Mécanique — Boîtier : Boîtier métal (aluminium)
• Mécanique — Refroidissement : Conception sans ventilateur
• Ports IO — USB : 2 × USB 2.0 Type A ; 1 × Micro USB 2.0 OTG
• Ports IO — Série : 1 × RS232/422/485 (par défaut RS232)
• Ports IO — LAN : 1 × LAN 10/100/1000 Mbps
• Ports IO — Vidéo : 1 × Micro HDMI (optionnel)
• Ports IO — Audio : 2 × haut‑parleurs (optionnel)
• Ports IO — Carte SD : 1 × Micro SD (max 32 GB)
• Environnement — Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Environnement — Température de fonctionnement : 0°C à 50°C
• Environnement — Température de stockage : -20°C à 60°C
• Environnement — Choc : MIL‑STD‑810H Method 516.8 Procedure I
• Environnement — Vibration : MIL‑STD‑810H Method 514.8 Procedure I
• Indice IP : Face avant IP65
• Commande — Bouton : 1 × Bouton d'alimentation (optionnel)
• Alimentation — Tension : 12V DC via bornier
• Alimentation — Adaptateur : 12V 50W (accessoire)
• Accessoires : Adaptateur 100~240V AC vers DC ; câble d'alimentation ; vis VESA ; clips de montage
