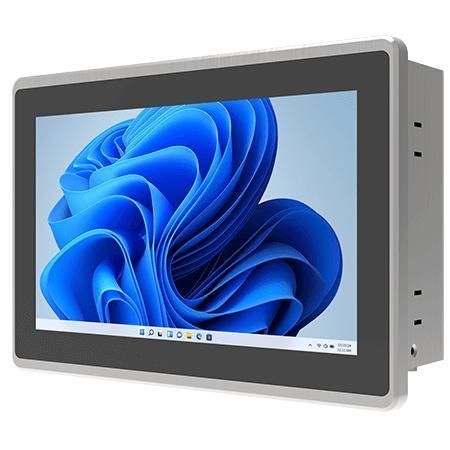

Panel PC à écran tactile multi-points W07IAN3S-PPT1

TFT LCDà écran tactile capacitif PCAP7"

Présentation
Le Winmate W07IAN3S-PPT1 est un Panel PC IHM 7 pouces de la série PP, équipé des processeurs Intel® Alder Lake-N (N100 par défaut, N150 en option). Conçu pour le contrôle machine, l'automatisation industrielle et les postes opérateur, il associe un écran compact industriel, des E/S complètes et une disponibilité long cycle adaptée aux applications embarquées et industrielles.

Points forts

• Écran 7" TFT SVGA (1024 × 600) avec écran multi-touch P-CAP
• Processeurs Intel® Alder Lake-N : N100 (par défaut) / N150 (optionnel)
• 1 x SO-DIMM DDR5-4800, jusqu'à 16 Go
• 2 contrôleurs Intel® Ethernet 2.5 Gigabit
• Connectique : HDMI (option), USB 3.2 Gen2 Type-C (DP-Alt), USB Type-A, USB 2.0, ports COM
• Façade avant IP65, montage panneau (par défaut) ou VESA (option), design fanless

Description détaillée
Calcul et graphismes fiables pour l'automatisation
La plateforme PP utilise les processeurs Intel® N100/N150 avec graphiques UHD intégrés pour fournir un traitement stable et un rendu fluide, adapté aux tâches de contrôle, de supervision et au traitement en temps réel.

Affichage industriel compact
L'écran 7" SVGA délivre 320 nits et un contraste 1000:1 pour une lisibilité optimale sur des postes opérateur compacts et des environnements d'intégration OEM.

Connectivité flexible pour intégration système
Les E/S complètes, y compris les doubles 2.5GbE, USB Type-C avec DP Alt Mode, ports série, HDMI et slot M.2 facilitent l'intégration avec PLC, capteurs et réseaux industriels.

Certifications
CE, FCC

Caractéristiques techniques

• Affichage : 7.0 pouces, 1024 × 600, 320 nits, contraste 1000:1, zone active 153.6 × 90 mm
• Tactile / Verre : Projected Capacitive Multi-Touch
• Processeur : Intel® N100 (6M Cache, jusqu'à 3,40 GHz) par défaut; Intel® N150 (6M Cache, jusqu'à 3,60 GHz) en option
• Mémoire : 1 x SO-DIMM DDR5-4800, 4 Go par défaut, options 8 Go / 16 Go (max 16 Go)
• Stockage : SSD 128 Go par défaut; options 256 Go / 512 Go / 1 To / 2 To / 4 To; 1 x SATA III pour disque 2,5" (si NVMe absent)
• Ethernet : 2 x Intel® 2.5 Gigabit Ethernet (RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : options Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (option Linux ne supporte pas Wake on Touch)
• Sans fil : option via M.2 2230 E-Key (Wi‑Fi/BT)
• Mécanique : 185 × 128 × 61 mm; découpe 175 × 117 mm; poids 1,5 kg
• Montage : Panel mount par défaut; VESA en option
• Boîtier / Refroidissement : façade plastique, capot arrière métal, conception sans ventilateur
• Environnement : fonctionnement 0°C à 50°C; stockage -10°C à 60°C; humidité 10%–90% RH sans condensation
• Indice IP : Façade IP65
• E/S : 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (DP Alt Mode); 4 x USB 2.0; Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Vidéo / Audio : 1 x HDMI 2.0b (option); 2 x haut-parleurs
• Extension / Indicateurs : 1 x M.2 2230 E-Key; LED alimentation et stockage
• Alimentation : 1 x 12V DC (prise 2,5φ); adaptateur 12V 50W (100~240V AC vers DC)
• Accessoires : Cordon d'alimentation, vis VESA, clips de montage
