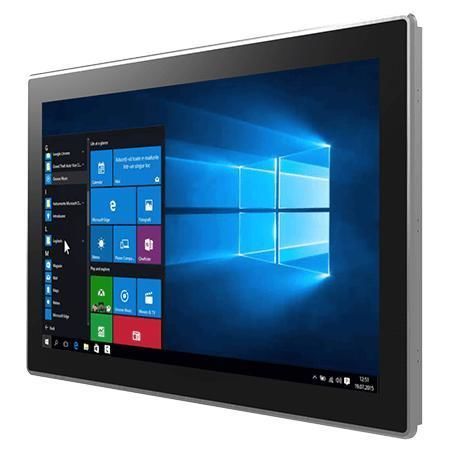

Panel PC à écran tactile multi-points W27IT7T-PPA1

à écran tactile capacitif PCAP27"1920 x 1080

Présentation
Le W27IT7T-PPA1 est un Panel PC IHM 27" de la série PP, équipé d'un processeur Intel® Core™ i5-1135G7 (Tiger Lake). Conçu pour le contrôle des machines, l'automatisation d'usine et les interfaces opérateur, il combine un affichage tactile P‑Cap, une façade véritablement plate, un boîtier en aluminium moulé et une conception sans ventilateur pour un fonctionnement peu exigeant en maintenance.

Points forts

• Façade vraiment plate et profil fin pour intégration en armoire/panneau et nettoyage facilité
• Écran tactile projeté capacitif (P‑Cap) multi‑touch pour commandes à l'écran
• Face avant certifiée IP65 contre poussières et projections d'eau
• Interfaces riches : ports série, USB 3.2, LAN Gigabit + 2.5G, sorties vidéo
• Boîtier en aluminium moulé et conception sans ventilateur; entrée 12V DC

Caractéristiques clés

• Processeur Intel® Core™ i5-1135G7 (2.4 GHz, jusqu'à 4.2 GHz)
• Écran 27.0" 1920 x 1080, 300 nits
• Écran tactile Projected Capacitive multi‑touch
• Support multi‑affichage : DP / HDMI / LVDS / eDP
• E/S : 2 ports série, 4 x USB 3.2 Gen2x1 Type‑A
• Face avant IP65
• Boîtier aluminium et design sans ventilateur
• Entrée 12V DC (connecteur Din4)

Certifications

• CE
• FCC

Aperçu fonctionnel
La série PP propose un affichage industriel, des performances de calcul adaptées à l'IIoT et une connectivité étendue pour l'intégration avec PLC, capteurs et réseaux d'usine. Options d'extension : NVMe, SATA, modules Wi‑Fi/Bluetooth et extensions PCIe pour architectures modulaires.

Affichage

• Taille : 27.0 pouces
• Touch / Verre : Projected Capacitive Multi Touch Screen
• Résolution : 1920 x 1080
• Luminosité panneau : 300 nits
• Contraste : 3000:1
• Angles de vue : 89/89/89/89
• Zone active : 597.6 x 336.15 mm

Spécifications système

• Processeur : Intel® Core™ i5-1135G7 (2.4 GHz, Turbo jusqu'à 4.2 GHz)
• Mémoire : 2 x non‑ECC SO‑DIMM, jusqu'à 64 GB (32 GB par emplacement)
• Stockage : SSD 128 GB par défaut; options 256/512 GB, 1/2/4 TB; 1 x SATA III pour 2.5" SSD/HDD (optionnel)
• Contrôleur Ethernet : 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45 (Intel®)
• Sécurité : TPM 2.0
• Systèmes : Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 22.04 (Wake on Touch non pris en charge sous Ubuntu)
• WLAN / Bluetooth : module optionnel (M.2)

Mécanique

• Dimensions : 683 x 421 x 75.2 mm
• Découpe (cut‑out) : 666.2 x 400.4 mm
• Poids : 11.8 kg
• Montage : montage en panneau (par défaut); VESA optionnel
• Boîtier : aluminium moulé
• Refroidissement : sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, non condensant
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : face avant IP65

Ports E/S

• USB : 4 x USB 3.2 Gen2x1 (Type‑A)
• Ports série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• LAN : 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• Vidéo : 1 x DP1.4 (par défaut), 1 x HDMI 2.0 (optionnel)
• Audio : Mic‑in, Line‑out
• Extension : 1 x M.2 2280 M‑Key (NVMe), 1 x M.2 2230 E‑Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicateurs et contrôle de luminosité : LED alimentation, LED stockage, bouton réglage luminosité
• Entrée d'alimentation : 1 x 12V DC connecteur Din4

Contrôle

• Boutons : 1 x bouton marche/arrêt, 1 x bouton reset

Accessoires

• Adaptateur 100~240V AC vers 12V DC
• Cordon d'alimentation
• Vis VESA

Alimentation

• Tension : 12V DC
• Adaptateur : 12V 120W

Fiche technique (résumé)

• Modèle : W27IT7T-PPA1
• Marque : Winmate
• Processeur : Intel® Core™ i5‑1135G7 (Tiger Lake)
• Affichage : 27", 1920 x 1080, 300 nits, P‑Cap multi‑touch
• Mémoire : jusqu'à 64 GB (2 x SO‑DIMM)
• Stockage : NVMe et SATA (128 GB par défaut; options jusqu'à plusieurs To)
• I/O : 4 x USB3.2 Gen2, ports série, GigE + 2.5G LAN, DP/HDMI
• Expansion : M.2 NVMe, M.2 Wi‑Fi, PCIe 4.0 (x16 avec signal x4)
• Protection : face avant IP65, boîtier aluminium, design sans ventilateur
• Gamme d'utilisation : 0°C à 50°C; 10%–90% RH non condensant
• Certifications : CE, FCC
