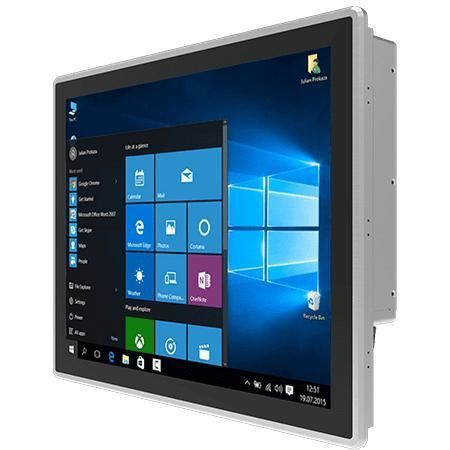

Panel PC à écran tactile multi-points R17IP7T-PPM1

à écran tactile capacitif PCAP17"1280 x 1024

Résumé
Winmate R17IP7T-PPM1 est un PC panneau HMI 17 pouces de la série PP, équipé d'un processeur Intel® Pentium® N4200 (Apollo Lake). Conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur, il propose une façade vraiment plane et fine, une protection avant IP65, un refroidissement sans ventilateur et un boîtier en aluminium moulé pour un fonctionnement fiable en environnement industriel.

Principales caractéristiques

• Écran 17" — 1280 x 1024, luminosité 350 nits
• Écran tactile capacitif projeté (PCAP) multi‑touch
• Intel® Pentium® N4200 (1,10 GHz, jusqu'à 2,5 GHz)
• Refroidissement sans ventilateur et faible consommation
• Façade avant IP65 contre eau et poussière
• Boîtier aluminium moulé et design plat
• Interfaces E/S complètes pour connectivité IoT (série, USB, double Giga LAN, vidéo, audio)
• Applications typiques : contrôle machine, automatisation d'usine, HMI opérateur, affichage réservation/contrôle d'accès

Certifications

• CE
• FCC

Points forts / Détails fonctionnels
Surface réellement plane et profil fin : la face avant minimise l'accumulation de poussière et facilite le nettoyage pour intégration en tableau de contrôle.

PCAP multi‑touch pour les interactions opérateur : la technologie capacitive projetée offre une saisie multi‑touch réactive et précise.

Façade IP65 : protection avant contre l'infiltration de poussière et les éclaboussures d'eau en environnements exigeants.

Connectivité E/S étendue : ports USB, interfaces série, double Gigabit LAN, sorties vidéo DP/HDMI/VGA en option et ports audio pour intégration flexible avec contrôleurs et dispositifs IoT.

Boîtier industriel : boîtier en aluminium moulé assurant résistance à la corrosion et long cycle de vie pour applications en usine.

Caractéristiques techniques

• Affichage
  • Taille : 17.0 inches
  • Tactile / Verre : Projected Capacitive Multi Touch Screen
  • Résolution : 1280 x 1024
  • Luminosité : 350 nits
  • Contraste : 1000:1
  • Angles de vue : 85/85/80/80
  • Zone active : 337.920 x 270.336 mm
• Système
  • Processeur : Intel® Pentium® N4200 (1.1 GHz, jusqu'à 2.5 GHz)
  • Mémoire : SO‑DIMM dual‑channel (non‑ECC) jusqu'à 16 GB
  • Stockage : 128 GB SSD par défaut ; options 256 / 512 GB / 1 TB ; 2 x SATA III pour 2.5" SSD/HDD (optionnel, RAID possible)
  • Ethernet : 2 x Intel® Gigabit Ethernet
  • Sécurité : TPM 2.0
  • Systèmes : Windows 10 IoT Enterprise (64‑bit) optionnel ; Linux Ubuntu optionnel
  • WLAN/BT : support optionnel via module M.2
• Mécanique
  • Dimensions : 393 x 323 x 78 mm
  • Découpe : 373 x 305 mm
  • Poids : 5.6 kg
  • Montage : Panel mount (par défaut) ; VESA optionnel
  • Boîtier : Aluminium moulé
  • Refroidissement : Conception sans ventilateur
• Environnement
  • Humidité : 10% à 90% RH, sans condensation
  • Temp. de fonctionnement : 0°C à 50°C
  • Temp. de stockage : -10°C à 60°C
  • Indice frontal : IP65
• Ports I/O
  • USB : 4 x USB 3.2 Gen1 Type‑A
  • Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
  • LAN : 2 x Gigabit RJ45
  • Vidéo : 1 x DP 1.2 (par défaut) ; HDMI 1.4 (optionnel) ; VGA (optionnel)
  • Audio : Mic in ; Line out ; 2 x Speaker
  • Extension : 1 x M.2 2242 B‑key (SATA III) ; 1 x M.2 2230 E‑key (Wi‑Fi) ; 1 x PCIe 2.0 x1
  • Indicateurs : LED Power ; LED Storage ; bouton de réglage de la luminosité
  • Alimentation : 1 x 12V DC (Din4 pin)
• Contrôles
  • Boutons : Power, Reset
• Accessoires
  • Adaptateur 100~240V AC vers 12V DC
  • Câble d'alimentation
  • CD drivers & manuel
  • Visserie VESA et clips de montage
• Alimentation
  • Tension : 12V DC
  • Adaptateur : 12V 84W
